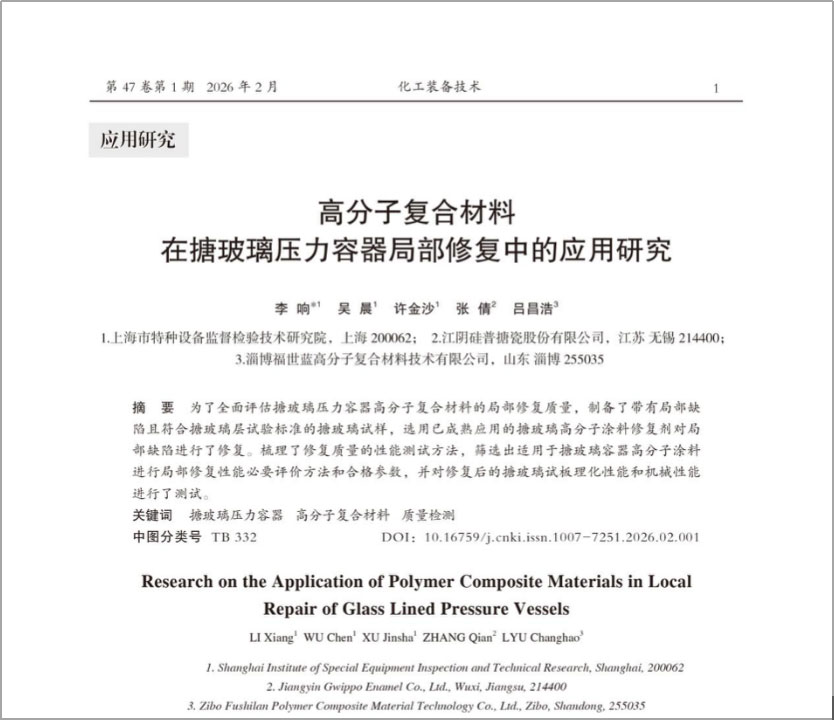

近日，《化工装备技术》2026 年第 47 卷第 1 期刊发了题为《高分子复合材料在搪玻璃压力容器局部修复中的应用研究》的论文，由上海市特种设备监督检验技术研究院李响等多位工程师联合江阴硅普搪瓷股份有限公司、淄博福世蓝高分子复合材料技术有限公司研究人员共同完成。该研究通过系统的试样制备、缺陷设计和性能测试，验证了高分子复合材料在搪玻璃压力容器局部修复中的优异性能，为化工、制药、食品等行业的设备维修提供了科学可行的技术参考，也为高分子复合材料在特种设备修复领域的应用奠定了理论基础。

搪玻璃压力容器因兼具金属基体的耐压性和搪玻璃层的耐腐蚀性，成为化工、制药、食品行业的核心设备，但搪玻璃层破损后金属基体易被腐蚀，直接导致设备失效。传统修复技术存在使用寿命短、工艺复杂等问题，而随着涂料技术发展，非金属修复技术逐步成为主流，却缺乏针对高分子材料修复质量的系统性评估研究。此次研究正是针对这一行业痛点，开展了全流程的试验与分析。

为确保研究的科学性和实用性，研究团队严格按照 HG/T 3105-2009 标准制备方形和圆形搪玻璃试板，瓷层厚度贴合设备实际制造参数（0.8~2.0mm）。考虑到实际工况中搪玻璃压力容器的爆瓷缺陷多仅破坏瓷层、不损伤金属基体，团队摒弃了难以精准控制的铁锤敲击造缺陷法，通过在搪烧过程中预留圆形区域仅喷涂底釉的方式，制备出符合实际缺陷特征的面釉缺失试板，让试验更贴近工业应用场景。

在修复材料的选择上，研究选用了成熟应用的福世蓝高聚物纳米复合功能材料 2211F 作为底涂材料、高交联聚合物鳞片增强复合材料 EE-101 作为修复材料，这类多组分复合材料由高分子复合聚合物、陶瓷粉末和碳纤维组成，能通过分子间作用力与修复部件紧密结合，具备优异的附着力和耐腐蚀性能。修复过程严格遵循表面处理、调料涂覆、表面修整、固化处理的标准化步骤，涂覆 2~3 层并保证每层边缘与基体充分贴合，固化后打磨获得光滑表面，形成完整的修复工艺规范。

为评估修复质量，研究团队梳理并采用了一套完整的检测体系，除常规的直流高电压试验和电磁法测厚外，还依据国家相关标准开展了耐碱、耐沸腾酸、耐温差急变、耐机械冲击四项核心理化性能测试，且所有测试均设置修复后与未修复试样对照组，形成直观对比。

直流高电压试验以 10kV 检测电压、50mm/s 扫描速率对试板进行检漏，确保试板除预设缺陷外无其他瓷面瑕疵；电磁法测厚则依据 GB/T 7991.5-2014 标准执行，对厚度超标的试板予以退回重烧，从源头保证试样质量。

耐碱性溶液腐蚀性能测试中，采用 80℃、0.1mol/L 的 NaOH 溶液对试板进行 24h 腐蚀试验，结果显示未修复试板腐蚀速率达 2.1g/(m²・d)，而修复后试板腐蚀速率仅为 0.39g/(m²・d)，耐碱性能大幅提升；耐沸腾盐酸及其蒸气腐蚀性能测试按照 GB/T 25025-2025 标准执行，未修复试板腐蚀速率为 0.35g/(m²・d)，修复后试板无任何质量损失，耐酸性能实现质的飞跃。

耐温差急变性能测试通过逐步提升热冲击温度的方式进行，修复后试板耐温差急变温度值达 200℃以上，远超 强腐蚀介质工况下不低于 180℃的国家标准要求；耐机械冲击性能测试中，修复后试板的抗冲击功均大于 553×10⁻³J，耐冲击性能显著提高，能更好抵御工业生产中的物料冲击和机械振动。

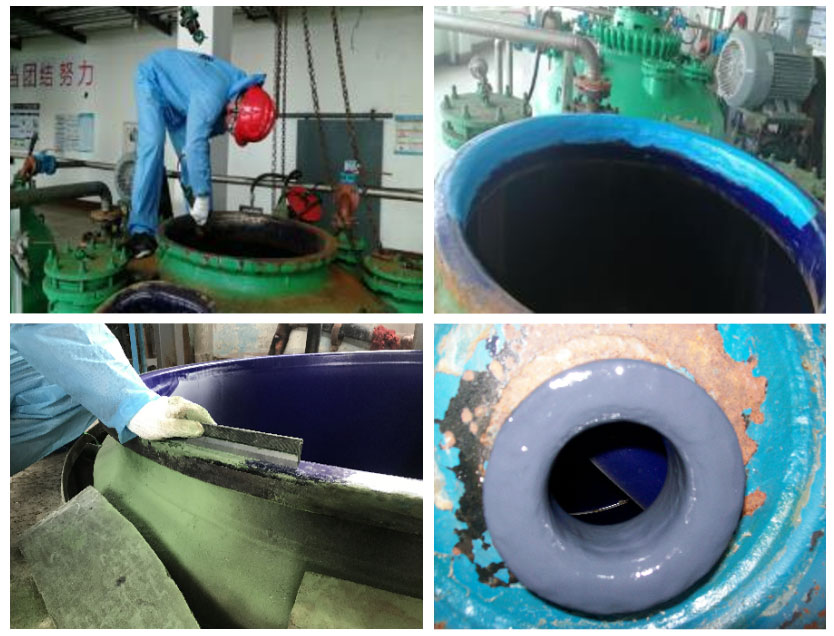

上图为福世蓝高分子复合材料在修复搪瓷反应釜实际应用

此次研究也发现了修复过程中需重点关注的问题：修复区域在酸碱和温度变化后会出现明显变色，部分修复连接处存在开裂、脱落现象，这与修复剂的粘结强度和热膨胀系数相关。研究团队据此指出，实际应用中需重点防控界面失效、介质渗透、机械损伤三大风险，为行业实际操作提供了风险防控方向。

研究结论表明，高分子复合材料修复剂在搪玻璃压力容器局部缺陷修复中，能显著提升设备的耐酸碱腐蚀、耐温差急变和耐机械冲击性能，可有效延长设备使用寿命，避免企业非计划停机，降低生产运营成本。同时，研究团队建议，应进一步完善搪玻璃压力容器局部修复后的定期检验评估标准，补充相应检验细则和依据，推动高分子复合材料修复技术在特种设备领域的标准化、规范化应用。

此次研究将特种设备检验检测与高分子材料应用相结合，为搪玻璃压力容器的局部修复提供了科学的性能评价体系和实操指导，不仅填补了行业内高分子材料修复质量系统性评估的空白，也为化工等行业的设备维护升级提供了新方案，助力相关企业实现设备高效、经济修复，推动特种设备修复领域的技术创新与发展。

出处：本文内容转载自《化工装备技术》2026 年第 47 卷第 1 期《高分子复合材料在搪玻璃压力容器局部修复中的应用研究》，作者李响、吴晨、许金沙、张倩、吕昌浩。
