保温保冷外保护层技术在低温管道保冷上的应用

对常温以下的管道，在其外部覆盖保冷材料，用以减少外部热量向其管道内部传导，并且保持其表面温度在露点以上，从而防止外表面结露而采取的的措施叫保冷，管道外部覆盖的绝热材料通常也叫保冷材料，管道保冷的主要目的是减少低温介质在输送过程中的冷损耗，保证介质的出口温度满足工艺使用要求，节约能源等。选择合适的保冷材料及保冷结构，对提高保冷效率，保证介质出口质量，更加节能环保等都是十分必要的。

应用案例

某造纸企业制浆事业部碱回收车间，φ57mm的钛材管道，总长1000m左右，内部介质为ClO2，企业要求针对管道进行保冷，要求为：从泵出口温度为7℃，经过1000m钛材质管道的传输到下一个工位，介质温度不超过10℃。管道为架空管道，流速无法测定，压力为1.2Mpa。该企业是同行业中先尝试采用ClO2脱硫脱硝的企业，所以针对管道的保冷效果格外重视。

方案的现场实施

1、根据管道直径提前预制OIP保冷层；

2、保冷材料及防潮层施工；

3、将预制好的OIP保冷层套在保冷材料及防潮层外部，应保持两者间无明显间隙；

4、OIP保冷层的环向搭接宽度应超过10mm，使用特定的密封粘接保护壳，同时用扎带予以固定；

5、OIP保冷层的轴向搭接位置应至少错开30cm，并在轴向上保持一条直线。

6、将搭接部位进行铆接固定后除去扎带；

7、如紫外新型高分子片材接头处有细小裂缝或翘曲等缺陷，可采用紫外新型高分子树脂进行填充修补。

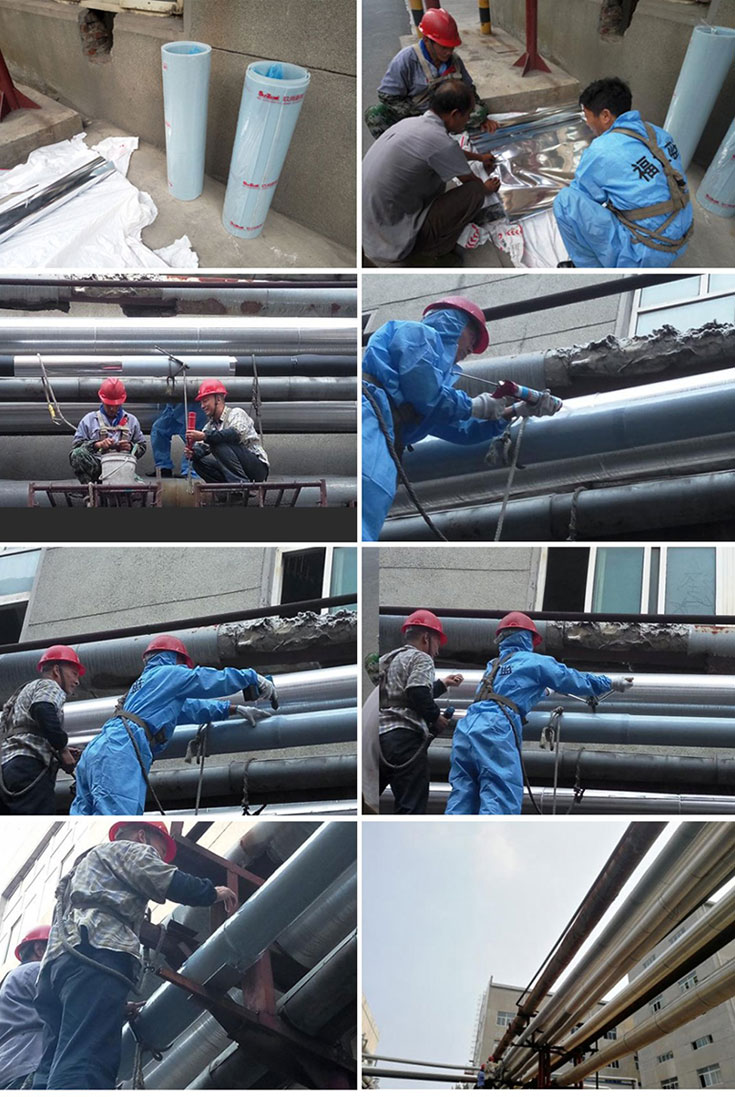

现场实施过程
