造纸浆板机框架腐蚀保护应用

一、设备简介

浆板机设备广泛应用于造纸、纺织、制浆等工业领域，在设备长年运行中，掺杂的液体含有酸性，对设备框架的腐蚀造成严重影响，减少设备运行的使用寿命。因此，采取有效的防腐措施对浆板机设备框架进行保护是至关重要的。

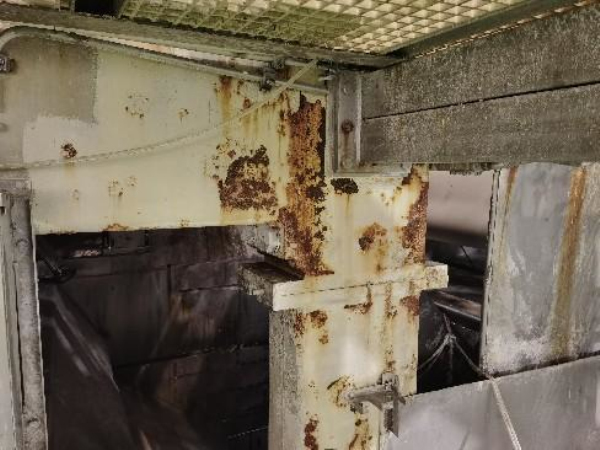

（框架腐蚀情况）

二、浆板机设备框架腐蚀的原因

1.环境因素：浆板机设备框架所处的环境通常较为恶劣，如高温、高湿、酸碱等环境因素，这些因素容易导致设备框架发生腐蚀。

2.材质因素：浆板机设备框架的材质多为碳钢或不锈钢，这些材质在某些环境中容易发生腐蚀。此外，设备框架表面的涂层如果存在缺陷或脱落，也会加剧腐蚀的发生。

3.制造工艺：设备框架的制造工艺不当也会影响其防腐蚀能力。例如，焊接、机械加工等工艺过程中形成的表面粗糙、裂纹等问题，都可能成为腐蚀的诱因。

三、腐蚀对浆板机设备框架的影响

1.结构强度下降：腐蚀会导致设备框架的壁厚减薄，从而影响其结构强度和稳定性。

2.设备性能下降：腐蚀产生的锈蚀物质会阻碍设备的正常运行，甚至导致设备故障。

3.安全风险：腐蚀严重的设备框架可能存在坍塌、破裂等安全风险，对操作人员和周边环境构成威胁。

四、高分子复合材料的特性与优势

1.耐腐蚀性能：高分子复合材料具有优异的耐腐蚀性能，能够抵抗酸、碱、盐等化学物质的侵蚀，有效降低设备框架的腐蚀速率。

2.良好的机械性能：高分子复合材料具有较高的强度和刚度，能够承受设备运行中的振动和冲击，保证材料在设备运行中不会破坏。

3.环保安全：高分子复合材料在生产和使用过程中对环境友好，无毒无害，符合现代工业的环保要求。同时，高分子复合材料的稳定性和安全性也有效降低了操作人员的安全风险。

4.寿命长：高分子复合材料具有较长的使用寿命，能够在较长时间内为设备框架提供可靠的防腐保护。

五、操作工艺

1.作业前准备好所需要的工具，喷砂机、角磨机、无水乙醇、棉纱、材料等；

2.喷砂处理至Sa2.5或手动打磨至St3，表面粗糙度应大于70μm；（无喷砂条件下可以使用角磨机）；

3.使用无水乙醇对打磨后的表面进行清洗，确保表面干净无油污；

4.按照比例调和418高分子复合材料，调和均匀至无色差；

5.将调和好的材料涂抹在打磨后的位置，涂抹时注意需将气孔排出。厚度达到0.3mm；

6.等待材料固化，材料固化时间为24℃/24h，材料温度每上升11℃，固化时间缩短一半、可采用加热固化方式缩短固化时间。

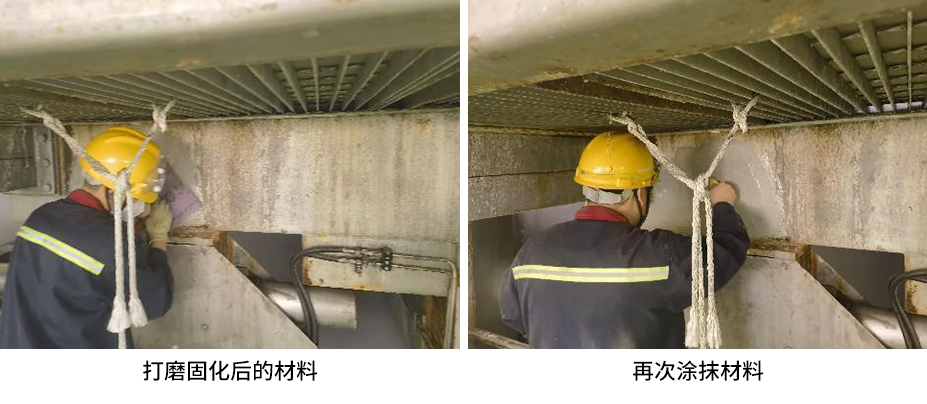

7.将固化后的材料使用砂纸进行打磨处理，打磨掉材料表面的釉面；

8.使用无水乙醇清洗打磨后的材料表面；

9.再次按照比例调和418高分子复合材料，并涂抹在打磨后的材料表面，完全覆盖即可；

10.再次等待材料固化，材料固化时间为24℃/24h，材料温度每上升11℃，固化时间缩短一半、可采用加热固化方式缩短固化时间。

11.固化后投入使用即可；

六、应用案例

某企业在停机时处理浆板机设备框架腐蚀问题，该企业在早期使用了三层防腐油漆，但效果都不明显，运行几个月后防腐漆就会腐蚀或脱落。严重影响网部的使用，其中有些腐蚀较为严重的位置表面坑洞已经很深，随时后穿孔的风险。鉴于这种情况，该企业联系我司使用福世蓝®418高分子复合材料来治理，达到使用预期。

七、总结

综上所述，浆板机设备框架的腐蚀是一个复杂的问题，涉及到多个方面的因素。为了确保设备的正常运行和使用寿命，必须采取综合性的防腐保护措施。从表面涂层保护到电化学保护，从选择耐腐蚀材料到优化制造工艺，每个环节都需综合考虑并严格执行。通过不断引入新技术和完善防腐措施，可以进一步提高浆板机设备框架的防腐蚀能力，延长其使用寿命并保障设备的稳定运行。
