双轴浆叶式干燥机轴头磨损修复

干燥机的操作介质是蒸汽,轴是空心轴,尤其轴头位置安装轴承,倘若预留的轴承游隙过小,很容易运行中轴承过热而抱死轴承,进而导致轴磨损。其次考虑到运行推进物料需要大的推力,轴承除了过盈配合外,轴头还要设计螺纹,并安装螺母进行轴向锁紧。随着设备的长时间运行,以及物料推进不流畅,次数多了,螺母容易松动,进而轴承与轴头之间出现间隙,造成轴头磨损。

在线修复工艺分析

高分子材料在线修复是将高分子复合材料直接涂抹在磨损部位,它具有很好的粘接力,在高分子材料未固化之前而且还具有一定的流动性,很好的使轴承与轴头的磨损间隙得到填充,材料固化后抗压强度高,修复效果还是维修费用都远胜过堆焊、刷镀等传统修复方法,维修时间快速、工艺简便、费用较低。

实际案例分析

2022年某造纸企业的双轴浆叶式干燥机,运行中因物料推进不流畅,锁紧螺母出现了松动,在停机检修期间发现非传动侧的两边的轴承,都出现了磨损,磨损量直径较大值5mm,该设备轴承型号22328,设备工作温度140℃,压力0.4MPa,转速50r/min。

由于企业发现问题早,没有继续带病运行,而是及时联系了我们福世蓝公司,为此我们根据企业提供的现场数据,做出了相应的维修方案。由于磨损量较大,所以我司根据轴上未磨损的前后轴间作为定位基准,设计了一款对开模具。同时在磨损的部位涂抹福世蓝2211F高分子复合材料,该材料未固化之前具有一定的流动性,然后扣上模具,材料可以在模具空腔内进行很好的填充。等该材料固化后,该材料抗压强度可达1600Kg/cm³,干环境耐温260℃,完全可以用于该部位的修复。修复过程仅仅16小时,修复完成后,开机运行,各项指标一切正常,为此得到了该企业的高度认同。

福世蓝在线修复工艺:

1、拆卸设备只需露出轴承位即可,同时准备好所需要的修复工具;

2、表面烤油,确保表面干燥无油渍;

3、使用角磨机对磨损的部位进行打磨,打磨至漏出金属原色;

4、将加工好的模具,空试一下,确保各项尺寸无误;’

5、使用无水乙醇清洗打磨后的轴表面,确保干净、干燥;

6.模具内表面涂抹福世蓝803脱模剂,并晾干;

7、按照比例调和福世蓝®2211高分子复合材料,至调和无色差;

8、将调和好的材料涂抹在待修复的轴表面,材料厚度要高于磨损尺寸;

9、安装模具,常温并固化12小时,也可加热加快固化;

10、固化完成后,拆卸模具,测量数据,并安装轴承及剩余部件,修复完成。

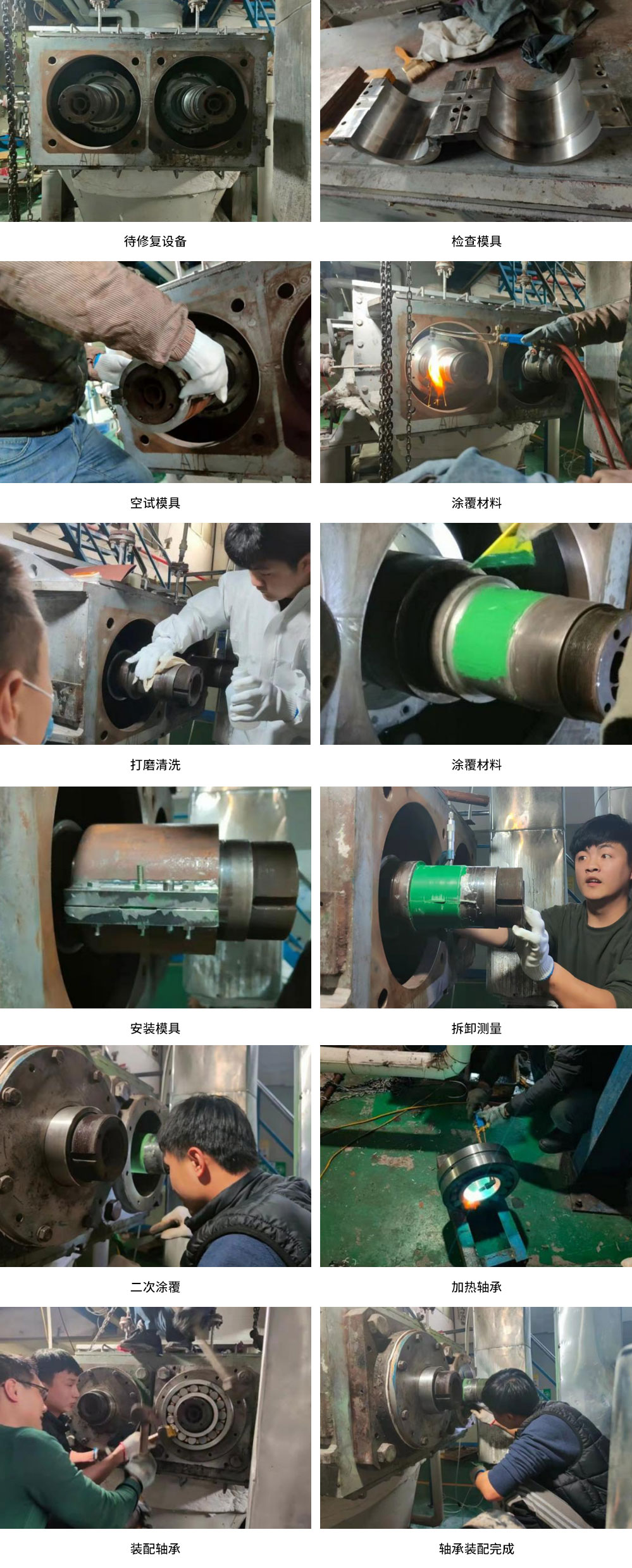

双轴桨叶式干燥机轴磨损修复实例
