核心要点：煤场斗轮机（斗轮堆取料机）传动轴长期高负荷运转，轴承位易出现严重磨损（本文案例单边磨损深度约 1.2cm，前后轴肩及毛毡密封面均有不同程度磨损）。采用福世蓝高分子复合材料（2211F + H500）配合模具成型或焊点定位支撑工艺进行现场在线修复，可实现免拆卸、免机加工，在保证修复尺寸、同心度、轴承游隙与过盈尺寸等安装参数的前提下恢复轴承位尺寸，再造轴承位、修旧利废，大幅降低维修成本与停机时间。

关键词：福世蓝修复技术、轴承位磨损、高分子复合材料、在线修复、斗轮机传动轴、模具成型修复、免拆卸修复

一、设备概况

煤场斗轮机即斗轮堆取料机，是一种大型连续取料和堆料的煤场机械，广泛用于大、中型火力发电厂储煤场，也适用于港口、冶金、焦化企业等行业的散装物料贮料场。

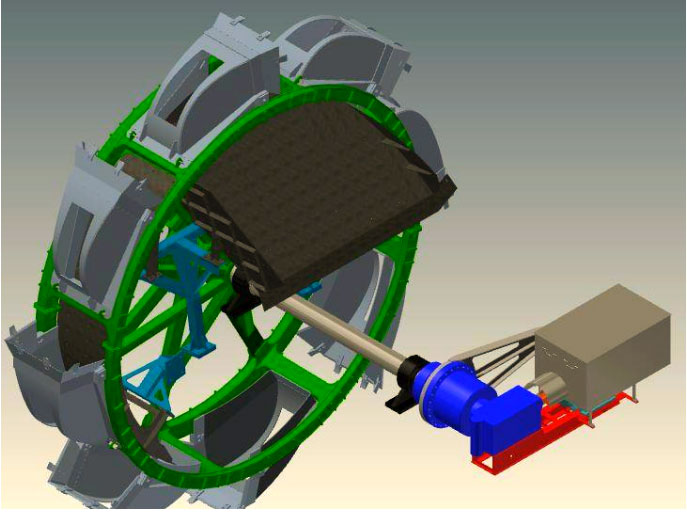

该次修复的设备为悬臂式斗轮机，应用场所为火力发电厂煤场。该斗轮机在使用过程中由于常年高负荷运转，传动轴轴承位受到严重磨损，并且毛毡密封面也严重出现磨损问题。轴承受到剧烈冲击，内圈、保持架等严重受损，被迫紧急停机。

二、传动轴承位磨损故障分析

1. 磨损机理

斗轮轴在工作过程中承受较大的扭矩力和冲击力，在使用过程中由于金属材质的轴承不具备退让性，因此极容易造成应力集中，致使金属疲劳磨损出现间隙；一旦出现间隙，将会使轴面与轴承内圈之间加剧磨损；磨损严重后，轴承跑内圈，导致内圈松弛；导致轴承保持架断裂，导致设备无法开机。

2. 本次设备磨损情况

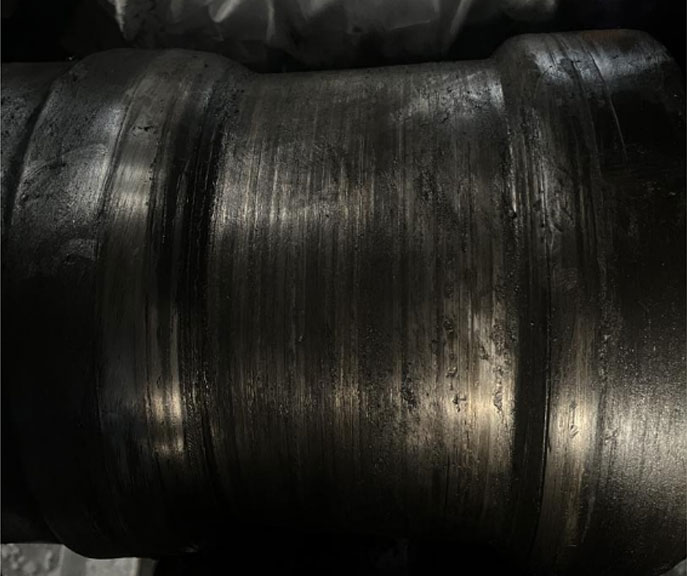

该次修复的斗轮传动轴出现磨损，划痕明显，磨损严重，前后轴肩也出现了不同程度的磨损，单边磨损深度达到 1.2cm 左右；轴面同心度也受到了一定影响；并且两边毛毡密封面配合面出现不同程度的磨损。

3. 剖分式轴承带来的特殊要求

该轴采用的是剖分式轴承。由于其特殊性，在进行轴承位修复安装的时候，在细节上与整体轴承有所区分，要求的精密度更高，这样就给维修工艺带来更严谨的要求。

三、轴承位磨损修复解决方案

1. 传统修复工艺及其弊端

企业传统解决办法是补焊或刷镀后机加工修复，但两者均存在一定弊端：补焊高温产生的热应力无法完全消除，易造成材质损伤，导致部件出现弯曲或断裂；而电刷镀受涂层厚度限制，容易剥落。

以上两种方法都是用金属修复金属，无法改变"硬对硬"的配合关系，在各力综合作用下，仍会造成再次磨损。针对这种高空作业重载设备，拆装极为复杂，消耗大量人力、物力，运输维修周期长，延误开机时间，给企业造成极大损失，维修成本增加。

2. 福世蓝修复工艺

l 利用高分子复合材料现场对磨损部位进行修复，在保证修复精密度和满足安装要求的基础上，无需对设备进行大量拆卸，修复周期短；

l 修复依据配合关系，根据现场拆装条件，选取焊点定位支撑工艺或是模具成型修复工艺进行在线修复；

l 保证修复尺寸、同心度、轴承游隙、过盈尺寸等重要安装参数，实现高分子复合材料恢复设备尺寸的目的，再造轴承位、修旧利废。

高分子复合材料具有很强的粘着力、优异的抗压强度以及很好的可塑性等综合性能，可免拆卸免机加工。既无补焊热应力影响，修复厚度也不受限制，同时具有金属材料不具备的退让性，可吸收设备的冲击震动，避免再次磨损的可能，并大大延长设备部件的使用寿命，为企业节省大量的停机时间。

四、高分子材料修复工艺

1. 表面除油处理；

2. 打磨处理；

3. 无水乙醇清理表面；

4. 空试模具；

5. 测量调整模具定位间隙；

6. 模具涂抹 803 脱模剂；

7. 2211F 涂抹直接装配模具；

8. 固化后拆卸模具；

9. 打磨修磨修复面 / 测量修复精密度；

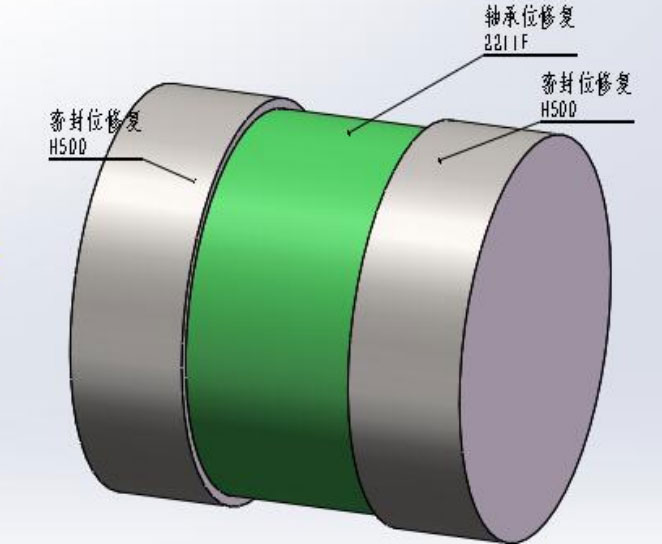

10. 两边毛毡密封面涂抹 H500 / 装配模具；

11. 固化材料后拆卸模具；

12. 修磨多余 H500 材料；

13. 轴承位再次涂抹薄薄一层 2211F；

14. 装配轴承及其轴承座等部件。

五、修复应用案例

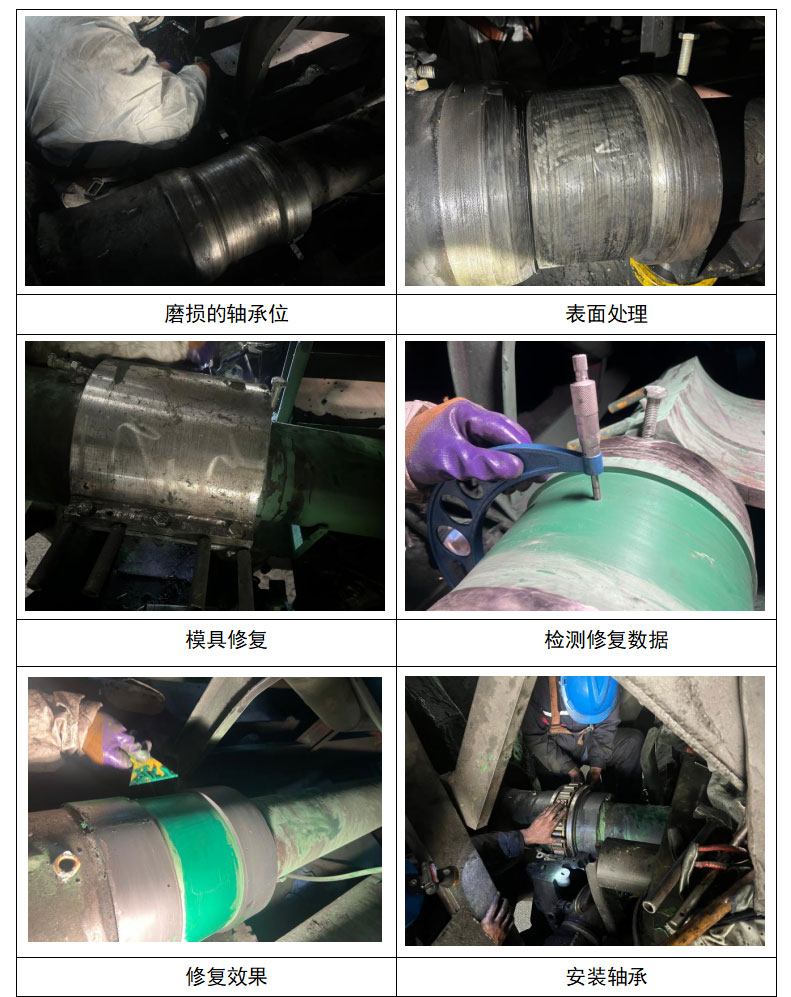

现场修复环节

六、结语

福世蓝技术充分利用高分子复合材料的综合性能，定制针对性的修复方案和严谨科学的实施流程，改变了用户的传统修复手段，实现了现场短时间的修复，保证了设备的正常运行；工艺简便、费用低廉，实现了生产成本的合理控制。

七、常见问题解答（FAQ）

问：斗轮机传动轴轴承位为什么容易磨损？

答：斗轮轴在工作中承受较大的扭矩力和冲击力，而金属材质的轴承不具备退让性，极易造成应力集中，致使金属疲劳磨损并出现间隙；间隙出现后轴面与轴承内圈之间磨损加剧，进而出现轴承跑内圈、内圈松弛，导致轴承保持架断裂、设备无法开机。

问：传统补焊、刷镀修复有什么弊端？

答：补焊的高温热应力无法完全消除，易造成材质损伤，导致部件弯曲或断裂；电刷镀受涂层厚度限制，容易剥落。二者都是"金属修复金属"，无法改变"硬对硬"的配合关系，在各力综合作用下仍会再次磨损；且这类高空作业重载设备拆装复杂、周期长，延误开机时间。

问：福世蓝在线修复如何保证安装精密度？

答：根据现场拆装条件选取焊点定位支撑工艺或模具成型修复工艺，通过空试模具、测量调整模具定位间隙等步骤，保证修复尺寸、同心度、轴承游隙、过盈尺寸等重要安装参数满足安装要求。

问：修复过程使用了哪些材料？

答：主要使用福世蓝 2211F 高分子复合材料进行轴承位尺寸恢复，搭配 803 脱模剂用于模具脱模，毛毡密封面则使用 H500 材料处理。

问：需要把设备拆下来返厂吗？

答：不需要。高分子复合材料可现场修复，无需对设备进行大量拆卸、免机加工，修复周期短，避免了传统方式的高空拆装与运输往返。
