火电厂细碎机轴承位磨损问题的现场修复技术

某发电厂细碎机出现轴承烧蚀事故，导致细碎机意外停机。该设备设计转速为750r/min，轴承型号为：SKF22340 CCK/W33轴承，拆卸后发现该细碎机轴承位磨蚀情况较为严重，磨损量为单边2mm左右，轴径为φ200mm，磨损宽度为180mm。

图1-模具修复示意图

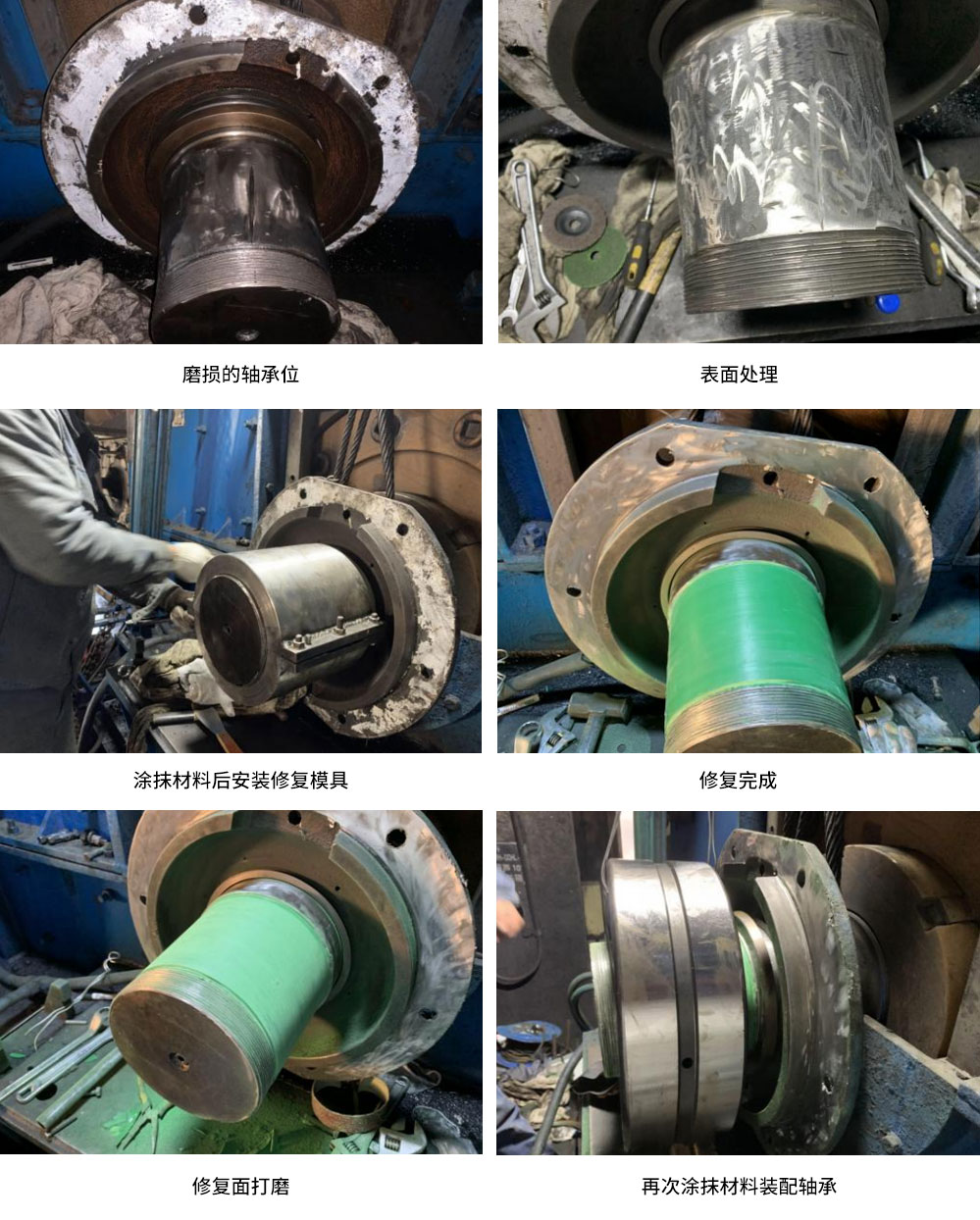

现场修复过程

1、表面处理：先将磨损位置进行烤油处理，去除渗入到金属微孔内的油脂；

2、打磨：使用砂纸将磨损位置进行打磨处理，并用酒精或丙酮清洗干净。

3、空试模具：将模具装配至修复部位，观察模具扣合情况，然后拆卸后刷涂脱模剂备用；

4、调和材料：按比例调和2211F材料并搅拌均匀直到没有色差。

5、涂抹材料：使用2211F材料将磨损位置填平并略大于磨损量。

6、装配模具，等待材料固化；

7、材料固化完成后拆卸模具，再次涂抹材料装配轴承。
