一、应用背景
设备为比利时进口巴顿菲尔管材注塑机挤出机减速机,2级传动,损坏部位为输出轴轴承位磨损,单边磨损量为0.3mm,转速200r/min,轴承型号SL182916。此减速机造价相对较高,使用寿命较国产减速机长,同时对日常维护的要求也更高。一旦维护过程出现问题或者长期使用造成金属疲劳,将造成减速机部件受损。
二、传统修复工艺及修复方法
由于磨损量较小,轴颈较细,传统修复工艺(堆焊后机加工修复)易产生不均匀热应力或者热变形,对轴本身跳动度产生非常大的影响,甚至导致轴的断裂,所以对于一些加工要求比较高的轴不得采用补焊机加工的工艺。
而如果更换备件,对于进口设备国内往往没有库存,需要从国外购买。不仅备件成本高,而且更换周期长,给企业生产带来很大的停产损失,此案例从国外发送备件的费用和周期分别为数万元和半年以上时间。
三、福世蓝技术产品优势分析
福世蓝修复工艺一般会根据不同磨损情况、设备参数来匹配不同修复方案。常见的修复工艺有:部件对应关系修复工艺、模具修复工艺、机加工修复工艺等。高分子复合材料具有很高的耐压强度和粘结力,以及金属所不具备的“退让性”,不仅能够保证修复后完整的配合面,而且能够很好的满足运转工况的需求。修复工艺操作简单,“涂抹材料—机加工”便可有效的保证修复,不会产生热应力集中,对轴本身不会产生任何影响。

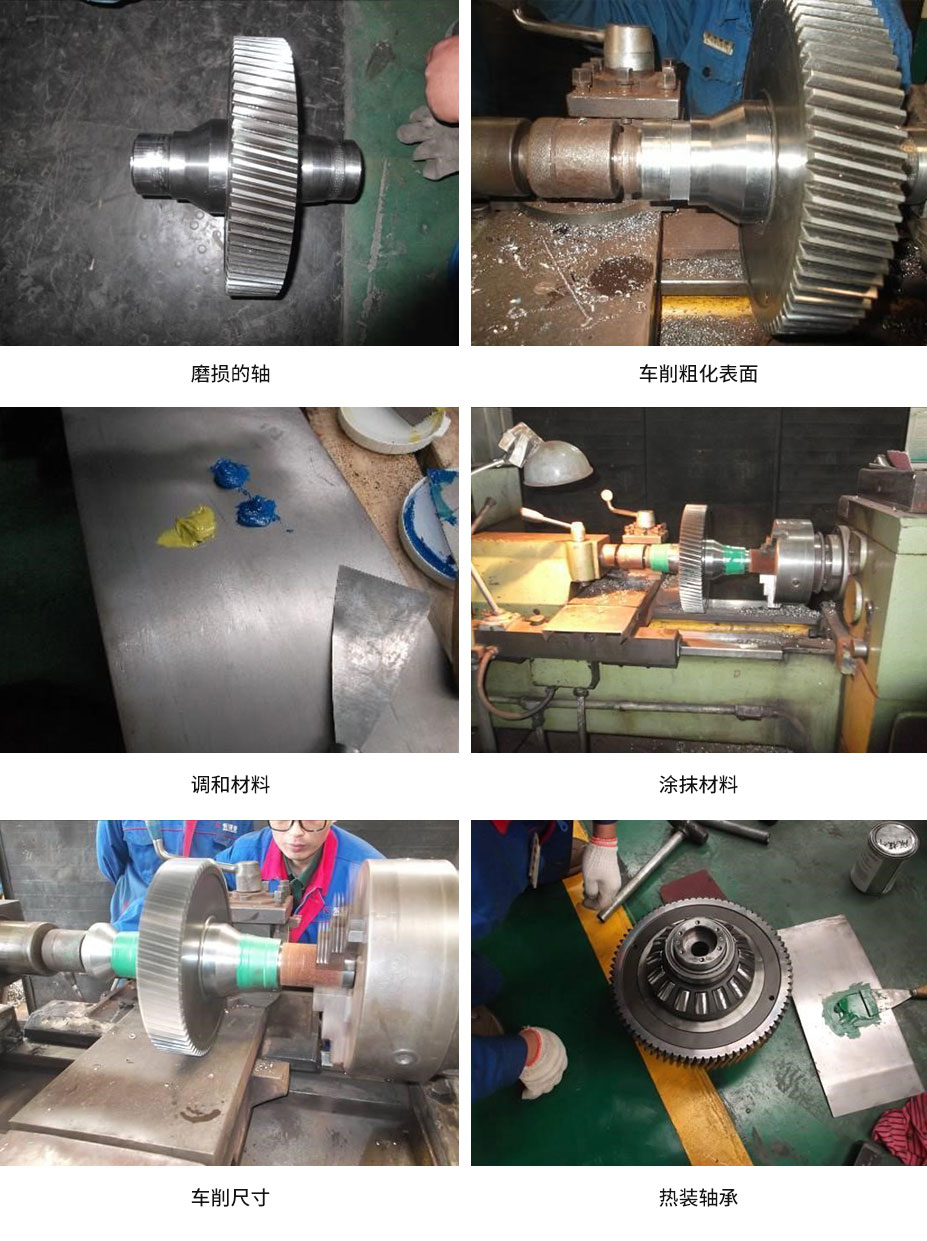

四、修复步骤
(1)先现场测量轴的实际尺寸,再次确认单边磨损尺寸;
(2)预车一刀,使得单边磨损量为0.8mm,并对表面粗化处理;
(3)使用无水乙醇(99.7%)清洗表面;
(4)按照2:1调和福世蓝®2211F高分子材料,直至无色差;
(5)涂抹高分子材料,分多次涂抹,材料厚度要大于轴的基准尺寸,留出加工余量;
(6)自然固化或者加热固化(加热温度保持在40~60℃);
(7)材料固化后,机加工出轴的基准尺寸,过盈量保持在0.01~0.03mm,轴头倒角;
(8)热装轴承。
五、应用案例
