裁断机齿轮箱轴承室磨损在线修复

某轮胎厂车间钢丝帘布裁断机齿轮箱轴承室出现磨损问题,严重位置单边磨损量约1mm。若不及时处理将导致轴承跑外圈,设备运转异响且跳动摆动严重等现象,并严重影响设备运行平稳性及产品质量,严重的会造成轴承的损坏导致设备停机停产,给生产型企业带来很大困扰。

轴承室磨损原因主要是由于工作条件恶劣,在长期运转过程中,轴承室表面受到轴承外圈的挤压力和复合机械力的作用,出现变形。然而金属材料的退让性差,易造成配合间隙,如不及时发现并采取措施,就会造成间隙不断扩大,直接造成轴承室磨损。另外该设备工作过程中离合器间断性工作,使输入轴间断性受力受力不均匀,容易造成轴承外圈转动从而导致轴承室磨损,形成恶性循环。

福世蓝现场修复模式技术分析

此次修复工艺采用福世蓝技术刮研法修复(见下图),首先在待修复部位涂抹福世蓝高分子复合材料2211F,然后利用刀口尺沿轴承室基准面刮出基准尺寸。

福世蓝高分子复合材料2211F是一种抗高温、抗强腐蚀并可以机加工的金属修复、保护复合材料,此材料具有良好的粘结力和机械性能,不仅有金属所具有的强度、硬度,还有其退让性,应用高分子材料修复可免拆卸免机加工既无补焊热应力影响,修复厚度也不受限制,高分子复合材料的应用技术可以使企业在及时快速现场修复,避免各种时间及经济的损失,而且高分子复合材料修复属于冷焊技术,不存在热应力等问题,可以有效避免基材的二次损坏。此类修复材料以福世蓝金属修复材料2211F性能较为可靠。

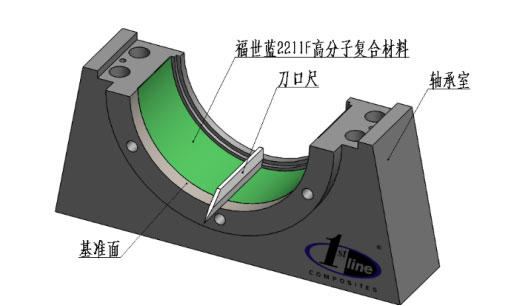

示意图-福世蓝现场修复示意图

福世蓝修复工艺及应用图片信息

福世蓝修复工艺

1) 烤油:用氧气-乙炔焰烧烤待修复表面,清除表面及渗入基体组织的油污;

2) 打磨:使用磨光机配合百叶片或者使用砂带打磨磨损区域,直至漏出金属原色;

3) 清洗:用无水乙醇将打磨后的表面清洗干净;

4) 调和材料:严格按照材料要求的混合比例调和福世蓝高分子复合材料2211F,搅拌均匀直至无色差;

5) 涂抹材料:对磨损部位涂抹2211F材料,涂抹厚度略大于磨损量;

6)刮研:使用刀口尺沿基准面刮研材料,清理多余材料,并使用刀口尺检查材料厚度;

7)固化:可自然固化,固化时间需12 H;也可以加热强制固化,材料温度每提升 11℃固化时间缩短一半,但不能超出材料限制温度;

8)打磨、清洗:将固化后的材料表面使用砂纸打磨材料釉面,并使用无水乙醇清洗;

9)涂抹脱模剂:轴承外圈表面薄薄涂一层803脱模剂,晾干备用;

10)再次涂抹材料:再次调和2211F材料,薄薄一层涂抹至修复表面;

11)安装:快速安装轴承及上壳体并紧固螺栓,安装时间可参照环境温度控制在0.5~1小时内完成。

说明:对于磨损轻微的轴承室也可以采用打麻点配合高分子复合材料修复方法,或者涂抹材料后直接安装的方式,具体方案的选择可咨询福世蓝公司!

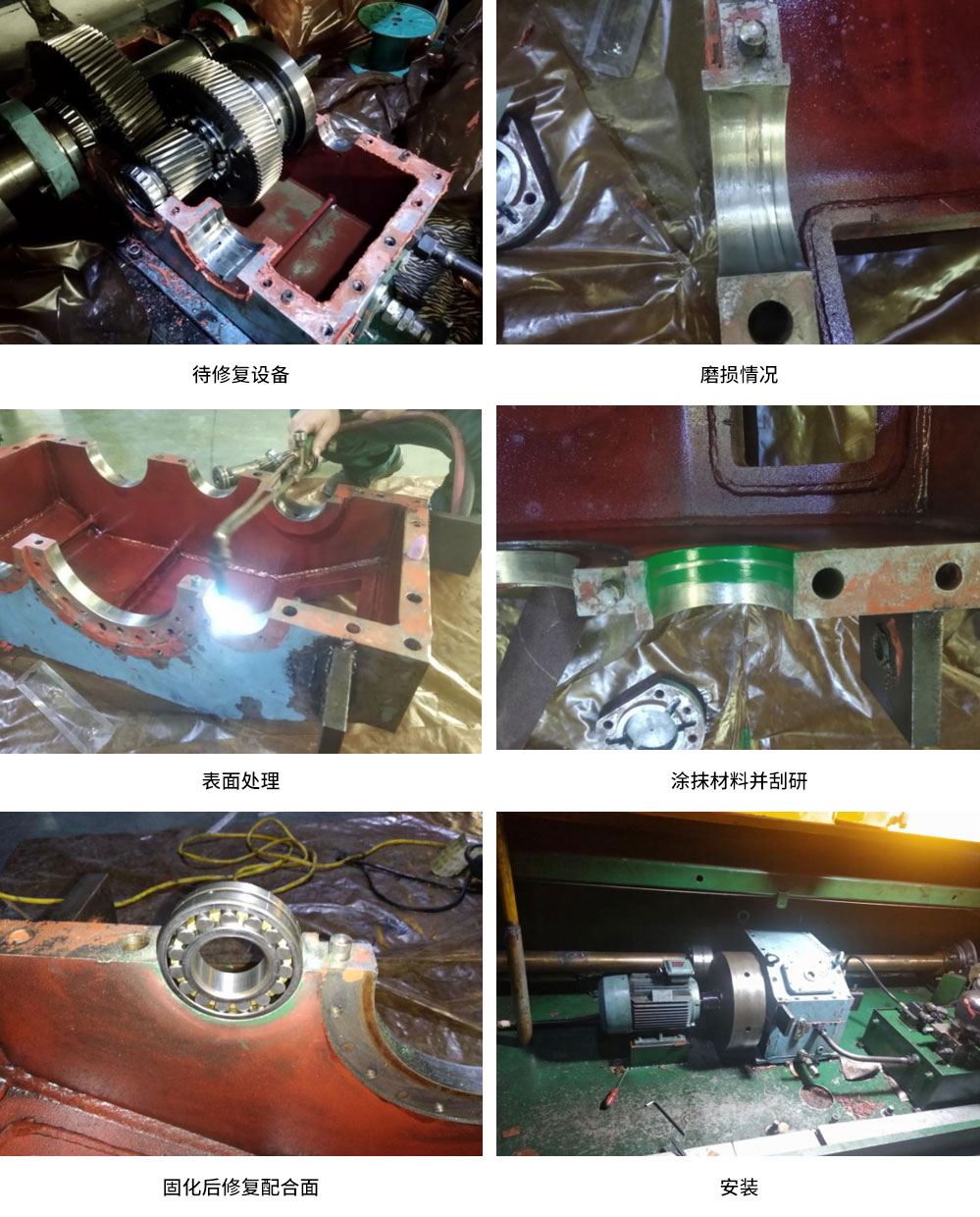

修复过程
