福世蓝高分子复合材料应用技术 在制粒机传动轴磨损修复中的应用研究

（淄博福世蓝®高分子复合材料技术有限公司，山东淄博）

摘要： 制粒机是饲料、塑料及化工行业的核心成型设备，其主轴与轴承的配合部位（轴承位）长期在重载、冲击工况下运行，极易发生磨损故障。本文针对制粒机轴磨损问题，分析了设备工作原理与磨损机理，对比了传统修复工艺的局限性，重点阐述了采用福世蓝2211F高分子复合材料及“涂抹+机加工”修复工艺的技术优势与操作步骤。研究表明，该技术通过材料优异的可机加工性能及现场车削加工，可实现对磨损轴径的快速、精准尺寸恢复，为同类设备的再制造提供了有效的技术路径。

关键词： 制粒机；轴磨损；福世蓝；高分子复合材料；现场修复；机加工

一、引言

制粒机作为将粉状物料挤压造粒的关键设备，其运行可靠性直接影响整条生产线的效率。由于制粒机主轴承受交变载荷及冲击振动，轴颈与轴承内圈的配合面极易发生磨损，导致设备振动加剧、轴承烧毁甚至停机事故。传统修复方法如堆焊、刷镀等存在热应力变形、修复周期长等缺陷。近年来，以福世蓝为代表的高分子复合材料修复技术凭借其现场快速施工、免拆卸、可机加工等优势，在传动部件磨损修复领域获得广泛应用 。本文结合制粒机工况特点，系统论述福世蓝工艺中“涂抹+机加工”方案的应用。

二、制粒机设备简介

制粒机通常由电机、减速机、主齿轮箱、环模、压辊及润滑系统组成。以常见的环模制粒机为例，其核心工作部件为旋转的环模和固定在支承轴上的压辊。物料进入环模内部后，随环模转动的压辊将物料从模孔中挤出形成颗粒 。

该设备的关键传动部位在于主轴（或支承轴）与轴承的配合。主轴一端通过轴承座固定在机架上，另一端悬臂支撑压辊组件。在制粒过程中，主轴承受来自压辊的径向挤压力及因喂料不均产生的交变动载荷，轴承与轴颈的配合面处于高应力接触状态 。

三、制粒机轴磨损原因分析

（1）金属材料的退让性不足

金属材质虽具有较高硬度，但退让性差（即塑性变形后无法恢复）。在设备长期运行中，轴承对轴的径向冲击力反复作用，使配合面产生微观塑性变形。由于金属无法有效吸收冲击能量，变形累积导致配合间隙逐渐增大，形成磨损 。

（2）微动磨损与疲劳磨损

在交变载荷作用下，轴颈与轴承内圈之间发生微小幅度的相对运动，产生微动磨损。磨损产生的磨屑若未能及时排出，将进一步加剧磨料磨损。同时，接触表面在循环应力作用下易产生疲劳剥落，形成麻点或凹坑 。

（3）润滑不良与安装误差

润滑失效会导致金属直接接触，产生黏着磨损；而安装时配合公差不当或对中偏差，则会造成局部应力集中，加速磨损进程 。

四、传统修复工艺及其局限性

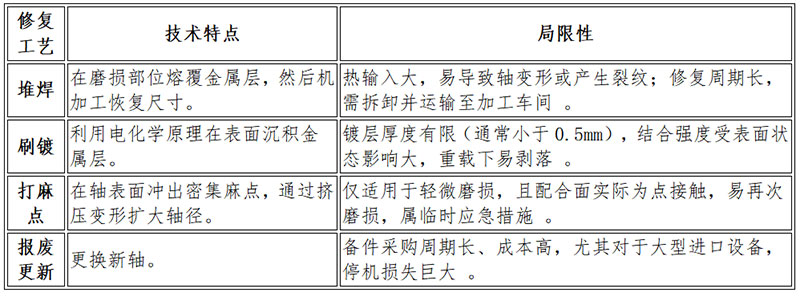

针对制粒机轴磨损，传统修复方法主要有以下几种，但均存在明显不足：

五、福世蓝修复工艺及其优势

福世蓝修复工艺采用高分子复合材料（典型产品为2211F）对磨损部位进行尺寸恢复和强化保护。该材料基于纳米材料、金属粉末与高性能环氧复合技术，具备独特的理化性能 。

5.1 材料性能特点

抗压强度：≥1200 kg/cm²

粘着力（钢表面）：≥225 kg/cm²；

硬度：肖氏D90；

可机加工性：固化后可进行车、铣、磨等切削加工，表面粗糙度可达Ra1.6；

5.2 核心工艺优势

（1）现场修复，大幅缩短停机时间

采用“涂抹+机加工”方案时，若现场具备便携式车削设备（如镗孔机、车削装置），可在设备现场完成修复，无需拆卸主轴，通常24小时内即可恢复运行，避免了大型设备的拆装、运输费用。

（2）无热应力影响

属冷焊技术，修复过程中不产生高温，彻底避免了堆焊导致的轴变形或裂纹风险。

（3）优异的抗冲击与退让性

复合材料具有良好的退让性，可有效吸收轴承对轴的径向冲击力，改变配合面的受力状态，由“硬对硬”冲击变为“柔韧缓冲”，从而避免再次磨损。

（4）精确的尺寸控制

通过机加工方式可精确恢复至设计图纸要求的尺寸及公差，尤其适用于对尺寸精准度要求较高的配合部位。

（5）材料可机加工性

固化后具有良好的切削性能，可获得光滑的加工表面，满足轴承配合的精准度要求。

六、修复工艺具体步骤

本方案适用于磨损量较大（单边1mm以上）或对尺寸精准度要求严格的场合。修复后通过车削加工精确恢复至标准轴径。

6.1 表面处理

粗除油：用氧气-乙炔焰（中性焰）烧烤磨损表面，彻底清除渗入基体组织的油污。

打磨：使用磨光机配百叶片或砂带打磨磨损区域，直至露出金属原色，并沿轴向打磨出粗糙面以提高粘着力。为增加结合面积，可在表面车削螺纹槽或加工出沟槽 。

清洗：用无水乙醇将打磨面彻底清洗干净，确保表面无油、无尘、干燥。

6.2 基准测量与加工余量预留

测量轴未磨损部位的原始尺寸，确定标准轴径设计值D。

确定修复后的目标尺寸（通常为标准轴径D或根据轴承配合要求确定的修正尺寸）。

规划涂层厚度：考虑到后续机加工需要去除0.5-1mm的表面层，涂抹时的涂层厚度应比目标尺寸的上限大1-2mm（单边），为车削留出充足余量。

6.3 材料调配

按重量比或体积比（通常为2:1）精确量取福世蓝2211F的A、B组分。

彻底搅拌至混合均匀、颜色一致，无条纹状色差 。

6.4 涂抹材料

打底涂层：将混合好的材料用力涂抹在经处理的表面上，第 一层要薄并用力反复揉搓，确保材料与基体金属充分浸润，排出界面空气 。

堆积成型：随后逐层涂敷，使材料堆积至略高于目标直径（预留机加工余量）。涂抹时应避免产生气穴，确保材料密实。

初步修整：在材料未完全固化前，可用刮板粗略刮平表面，减少后续车削工作量。

6.5 固化

自然固化：在室温（20-25℃）下固化24小时以上，使材料达到可机加工的强度。

强制固化：若需缩短工期，可采用碘钨灯或热风枪加热（温度控制在60-80℃），每升温11℃固化时间可缩短一半。但需注意均匀加热，避免局部过热。

6.6 机加工恢复尺寸

装夹找正：将轴安装在车床上，或以现场便携式车削装置固定于轴上，以轴两端未磨损的基准段（或轴承位）进行找正，确保加工回转中心与轴原始中心一致 。

粗车：选用硬质合金刀具，采用较小的切削深度（0.2-0.5mm）和进给量，将多余材料去除，接近目标尺寸。

精车：留0.1-0.2mm余量进行精车，达到设计图纸要求的尺寸公差（如h7、k6等）和表面粗糙度（Ra1.6~3.2）。

检测：用外径千分尺测量加工后的轴径，确认符合配合要求。

6.7 装配与试车

清洁：用无水乙醇清洗加工面，去除切削液和切屑。

轴承安装：将轴承加热后安装至修复后的轴颈上，或常温下用专用工具压装。

试车：恢复设备其他部件，加注润滑脂，空载试车确认无异常振动、温升后投入生产。

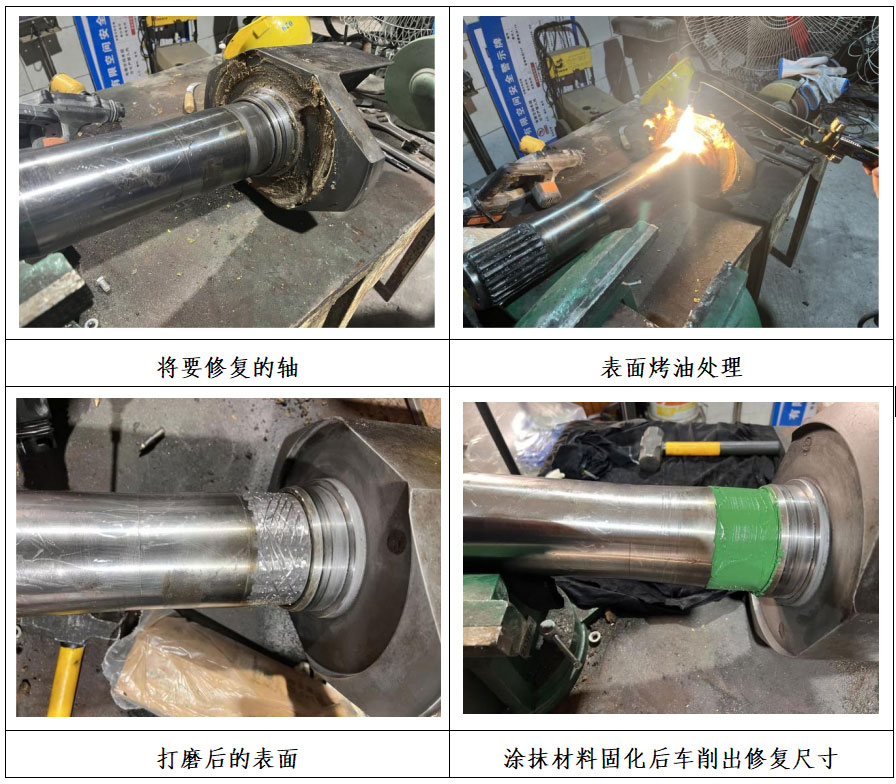

七、图文案例

八、 结论

制粒机轴磨损是困扰企业连续生产的常见设备故障。福世蓝高分子复合材料“涂抹+机加工”修复工艺充分利用了材料的可机加工性、高粘接强度和抗冲击性能，克服了传统堆焊、刷镀等方法的热应力、周期长等弊端。通过规范的表面处理、材料施工及后续精加工，可在极短时间内恢复轴颈至原始设计尺寸和精准度，且修复后的配合面具有更优的抗冲击性能。该技术不仅降低了停机损失和维修成本，其精确的尺寸控制能力也使其在对配合精准度要求较高的场合具有独特优势，在制粒机及其他旋转设备轴类修复中具有广阔的推广价值 。
