离子交换柱橡胶层损坏修复

设备介绍

离子交换柱也叫混床，是离子交换的关键设备，其工作原理是将一定比例的阴、阳离子交换树脂混合，在装置中对流体中的离子进行交换脱除。

设备说明

2021年5月某企业离子交换柱出现渗漏情况，停机后观察外部焊缝位置有一φ2mm左右的砂眼，将人孔打开后，将物料清理干净后观察内部橡胶层有两处损坏，损坏面积大约50×100mm。

设备问题分析

离子交换柱内衬里又叫树脂床，在使用过程中，设备达到一定的使用年限后，其内部的橡胶内衬不可避免的会出现老化问题，造成衬胶层缺陷损坏，一旦发现这些缺陷问题要及时进行处理修补，否则会导致在树脂再生过程中，溶液进入到衬胶缺陷内，形成暗道，逐步扩散，并渗入到橡胶层内部，腐蚀交换柱壳体，导致穿孔渗漏。严重时还会导致系统损坏，造成严重的安全事故。另外由衬胶工艺缺陷及检修过程中的人为磕碰也是导致以上问题的主要原因。

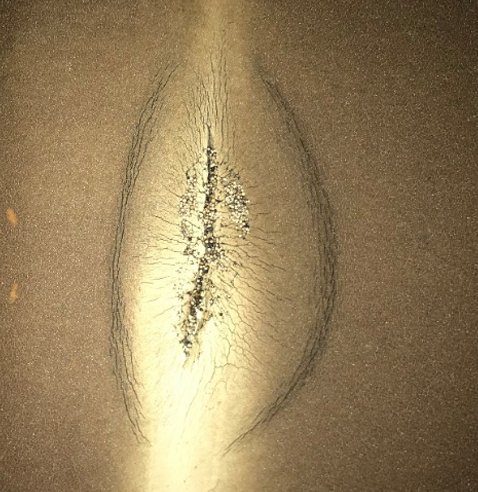

此次损坏的部位是由于橡胶层老化导致的胶层鼓包，出现局部的细小龟裂，

树脂床橡胶衬里的常见损坏缺陷及部位（见下图）。

福世蓝修复工艺

针对此次的离子交换柱损坏问题，选取采用福世蓝EE-101防腐材料，该材料是一种双组份包装调和使用的高分子复合材料，可很好的粘着于各种金属、橡胶、混凝土、塑料等材料，在完全浸泡的环境下有抗高温性能及抗强化学腐蚀性能。可以抗几乎所有的无机强酸和有机酸的腐蚀，抗盐、抗所有的有机溶剂、抗燃油、航空煤油和汽油等介质。可应用于强化学物质和高温环境。对氮，盐酸，冰状醋酸和甲醇都有抗腐蚀能力；用于高温，一般涂料不能工作的环境；可修复和保护各种搪瓷罐体、金属罐体、管道、阀门，避免腐蚀；用于浸泡环境下的高温，强化学腐蚀的搪瓷反应釜的修复和整体保护。

现场操作步骤

1)准备工作：搭设安全的施工平台，设备停机并拆除，加设盲板、清理内部树脂，然后使用风机进行通风干燥；

2)修复表面除尘处理、打磨糙化、无水乙醇（99.7％）清洗；

3)用磨光机、电磨将损坏部位打磨粗糙，周围50-100mm范围打磨粗糙；

4)打磨完成后用无水乙醇（99.7%含量）充分浸润周围打毛的橡胶表面，再用干布将表面擦干；

5)选择福世蓝防腐系列高分子复合材料EE-101；按比例调和表面防腐材料，将调和好的材料涂抹打毛的橡胶层表面，并确保覆盖不留气孔，而且要确保材料不超出打毛的橡胶表面范围；

修复结束等待固化（达到抗化学腐蚀的效果、要求24℃下固化时间不低于36小时），推荐使用强制固化方式121℃/2h即可完全达到材料化学性能。

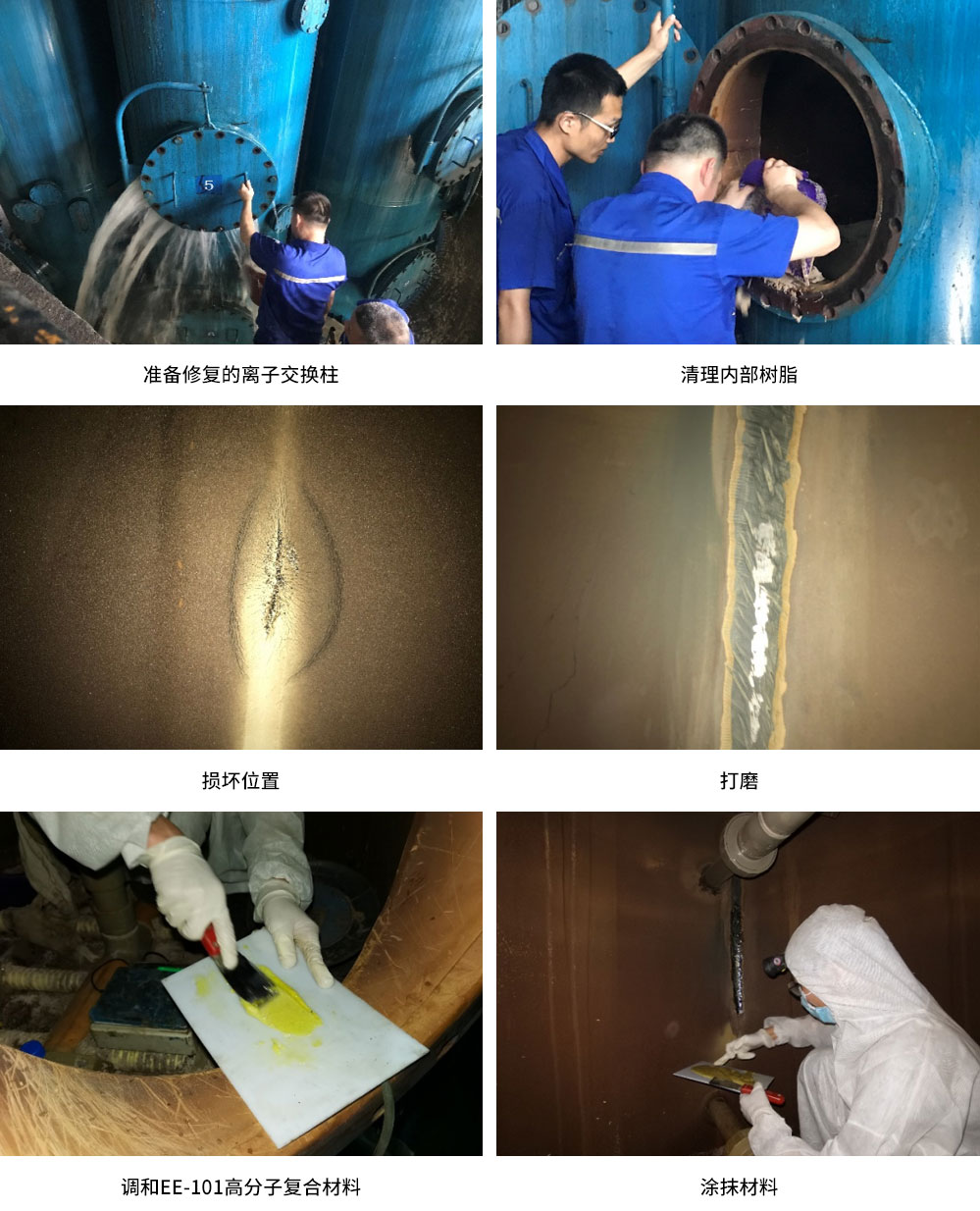

现场图片
