橡胶传送带破损修复

牵引传送带在使用过程中，通过传送设备的牵引达到转动从而开始输送物料。在水泥行业中，传送带是必不可缺的设备，在长时间的使用中，难免出现传送带破损，横向、纵向划伤等情况，造成破损划伤的主要原因有以下几点：

1、物料内混入异物，异物坚硬，有棱角。

2、托辊缺损，托辊架造成划伤。

3、输送带严重跑偏后被机架挂住。

4、清扫器卷入滚筒(回程清扫器)，螺栓松动，有弹跳的先兆。

5、高强度的连续冲击，导致卧托辊与侧托辊连接处断裂，卧辊立起将皮带损伤。

传送带破损为什么可以用高分子材料修复？

福世蓝®高分子橡胶修复材料，具有很强的粘着力、出色的耐磨性能和优异的抗拉性能，可替代传统的热硫化修复以及粘合剂粘接胶带的修复方法，强度超越热硫化。修补涂层的厚度可控，成形快速，投用时间短。固化后的涂层具有很高的内聚强度、拉伸强度、剥离强度和良好的硬度、韧性、延长率。该方法可大大简化修补施工工艺，自流平性好，外观光亮。既可以快速修复损坏的橡胶输送带、橡胶制品，也可在制品表面预涂一层保护层，延长使用寿命。

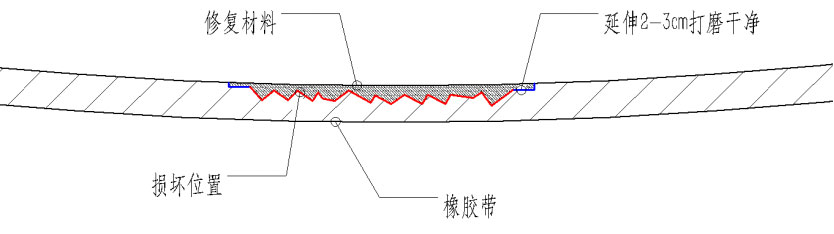

设备修复示意图

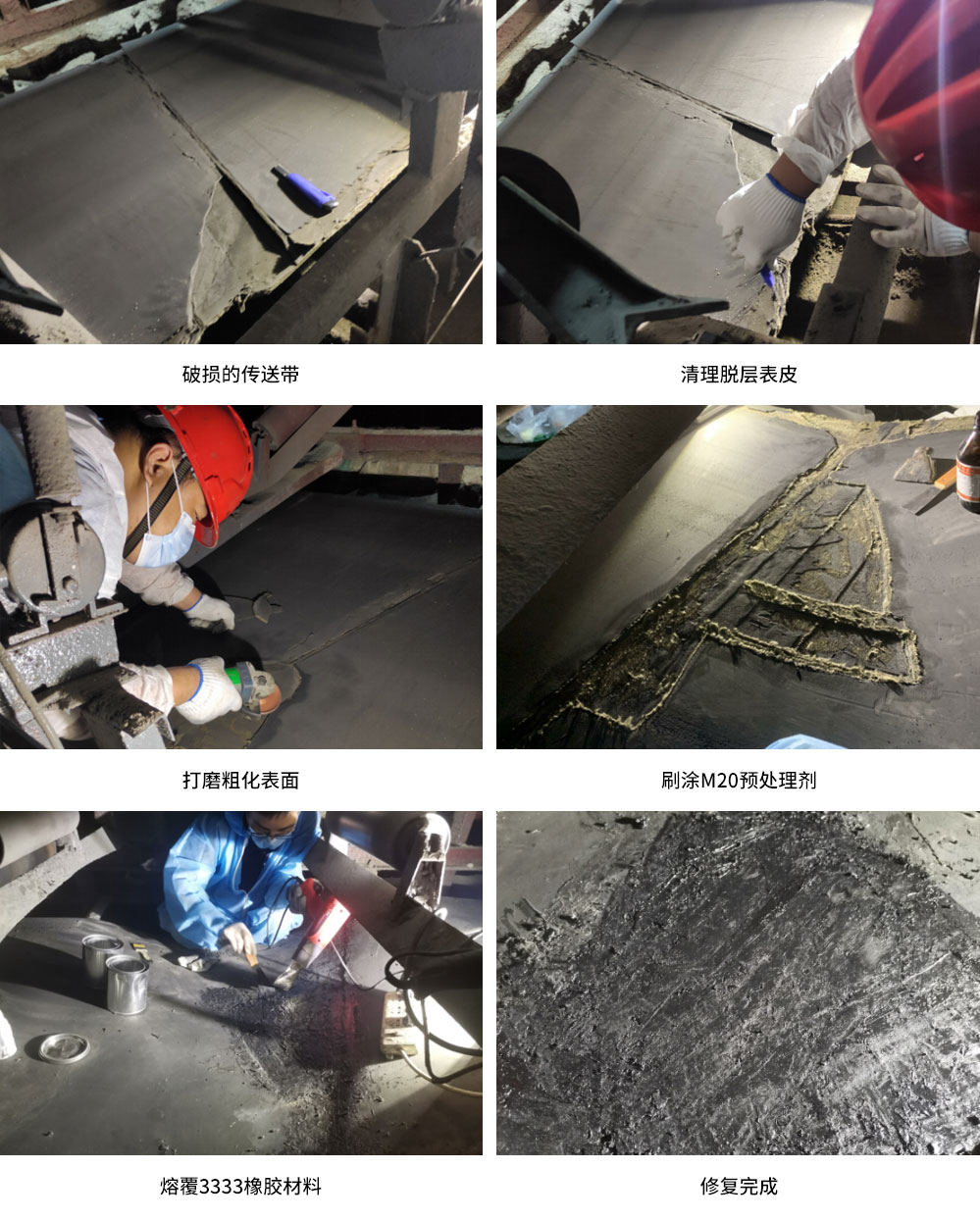

修复示意图

应用高分子材料修复破损的传送带操作步骤

1、将传送带破损部位堆积的物料清理干净，露出划伤位置；

2、用角磨机将传送带断裂处及两侧各15-20mm范围内打磨干净，去除所有松动物质，露出新橡胶表面，传送带两面都要打磨；

3、用无水乙醇清洗传送带表面，在清洗后的表面涂刷M20预处理剂，确保涂严且越薄越好，并注意不要刷在加强层上。在自然干燥至表面不粘手时，立即进行下一步操作；

4、预处理剂干燥后，取出适当福世蓝3333橡胶材料颗粒均匀撒在传送带破损位置，用热风枪对其加热，等颗粒融化后再用工具涂抹在破损处并刮平；

5、涂抹至需要厚度后，等材料自然固化需要30min；可以通过热风机加热缩短固化时间，加热时采用低热度大风量。注意不可用明火直接接触材料，且加热温度不得超过材料承受温度上限。
