Paper Industry

造纸行业

多盘铰刀轴模具修复

设备说明

山东某造纸生产企业纸机多盘铰刀轴出现轴承位磨损问题,该问题导致轴承内圈破裂,设备温度过高,被迫停机。

该设备问题导致轴与轴承之间存在配合间隙,无法实现过盈配合,由于企业没有备用设备,整条生产线处于停机状态,无法短时间内完成修复。

结合设备具体磨损情况,定采用高分子复合材料2211F进行模具工艺修复,此工艺可以实现现场快速修复治理,修复精度高,同心度高,整个修复时间不超过36小时,实现了快速有效在线的目的。


修复工艺:

1、烤油,去除油迹,

2、打磨、研磨处理,去除高点锈迹等,

3、无水乙醇清洗,保持轴面干净、干燥,

4、空试模具,

5、模具内表面涂抹803脱模剂,

6、调和2211F高分子复合材料,

7、轴承位涂抹材料,

8、装夹模具,

9、材料固化后拆卸模具,

10、检测修复精度修复多余材料,

11、再次在轴面涂抹薄薄一层2211F修复材料,

12、安装紧定套并到位,

13、安装轴承并到位,

14、紧固丝盘并到位,

15、安装轴承座

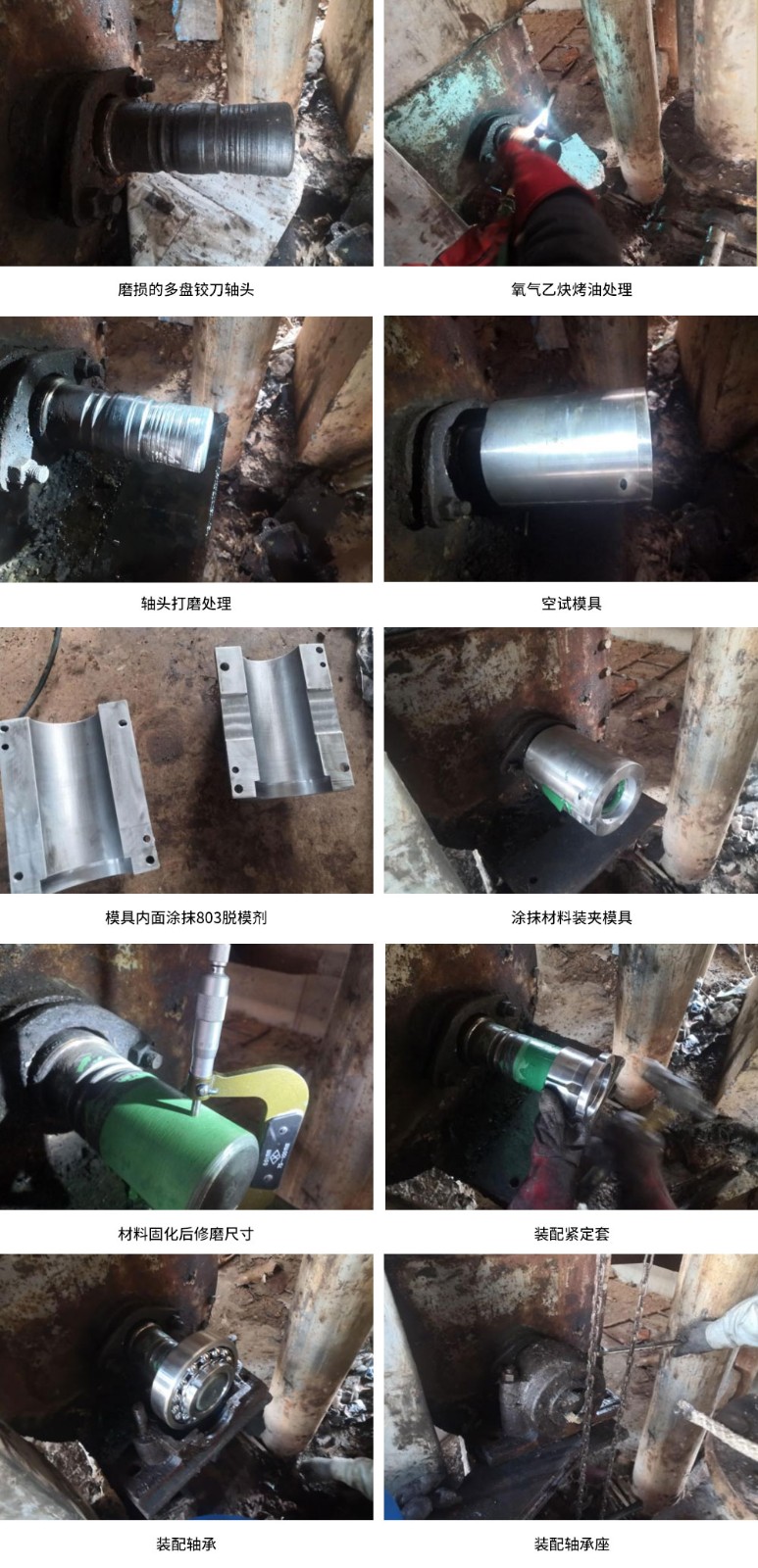

现场修复图片
