辊压机减速机空心轴磨损在线修复

辊压机减速机轴磨损现象的原因

1、由于胀紧套部位承受较大的扭矩，长期运转使用中轴与轴套配合面发生相对运动，因而造成轴套与轴头之间的磨损，胀紧套无法锁紧，造成停机；

2、设备在正常检修过程中，企业人员忽视了对胀紧套上预紧螺栓的紧固，长时间的设备运行造成螺栓断裂，使轴与轴套产生相对运动，造成轴与轴套之间的磨损；

3、一些老设备上的减速机会经常拆卸外出加工修复，部分拆卸工艺不科学，比如有些单位为了拆卸方便会在空心轴上面直接焊接工装，出现热应力不均匀导致轴套变形，拆卸后再次安装会出现预紧力不足，导致出现问题。

减速机空心轴磨损的现场修复

福世蓝高分子材料在线修复

福世蓝®在线修复技术是利用高分子复合材料既具有金属所要求的强度和硬度，又具有金属所不具备的退让性（变量关系），实现在线修复辊压机等大型轴孔以及轴类的磨损。修复过程中借助复合材料本身所具有的抗压、抗弯曲、延展率等综合优势，可以有效地吸收外力的冲击，化解和抵消轴与轴套径向冲击力，避免了间隙出现的可能性，也就避免了设备因间隙增大而造成相对运动的磨损，所以非常适合这种轴与轴套的静配合方式的修复。福世蓝高分子修复材料不是靠“硬度”来解决设备磨损的，而是靠改变力的关系来满足设备的运行要求。

福世蓝在线修复施工过程

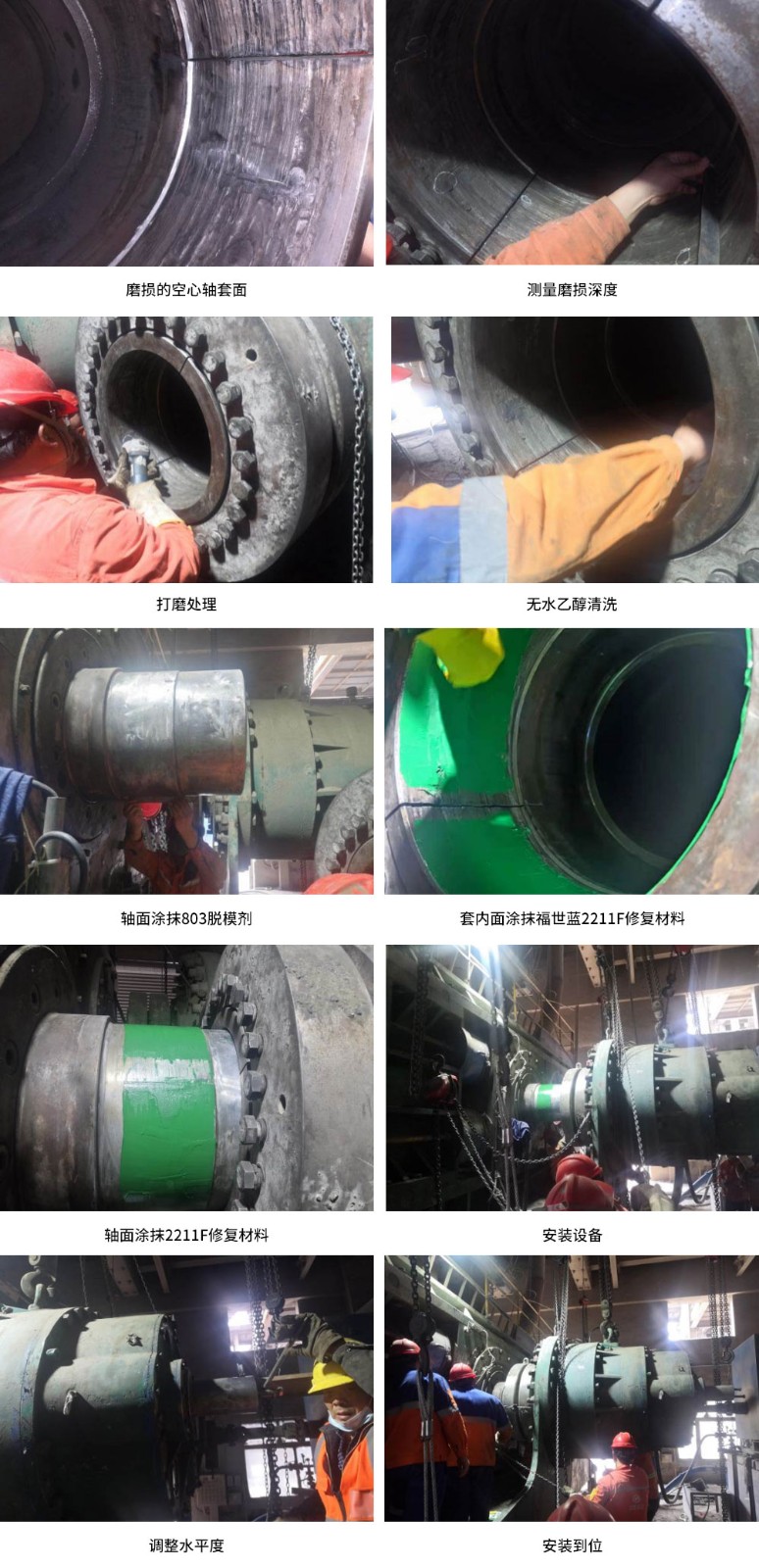

1、用量具测量磨损的轴与套的磨损量，如果单边磨损量在0.4mm之内可以采用打麻点修复工艺，如果有完好基准面可以涂抹材料直接装配工艺；

2、用磨光机将修复的轴表面打磨粗糙；

3、在修复轴表面敲打密密麻麻的麻点（磨损量＜0.4mm），起支撑及进一步找中作用；

4、空心轴套对称开槽，起进一步加强预紧作用（如果有开槽可以省略）；

5、空试空心轴套，判断敲打麻点的高度是否合适；

6、空心轴套用无水乙醇擦拭干净后，内表面涂抹803脱模剂，至少晾晒5-10分钟，起到未来拆卸方便的作用；

7、修复的轴表面也要用无水乙醇擦拭干净，确保表面无油污及灰尘；

8、按照2：1比例调和福世蓝®高分子材料2211F涂抹在修复修复轴上，以及晾晒好后的空心轴套上，涂抹时首层一定用力涂抹保证与基体的粘接，涂抹厚度要大于修复尺寸；

9、开槽的空心轴记得插入2张硬纸壳或是空出一段距离不涂抹材料，以防挤出的多余材料从开槽溢出；

10、装配空心轴套，夏天情况下尽可能1个小时装配到位，确保材料未固化前，具有流动性之前装配到位；

11、碘钨灯加热固化6小时（24℃下自然状态固化24小时）；

12、抽调纸壳检查是否有多余材料及杂物，如若有清理其异物；

13、按照规定要求装配胀紧套；

14、打表找水平度，确保安装到位；

15、材料固化后再次预紧螺栓。
