给煤机落料口冲刷磨损现场修复

给煤机在工作过程中进料口部位承受着严重的冲刷磨损过程，该部位介质环境非常恶劣，经常造成进料口的磨损，严重时可造成壳体穿孔，使设备造成重大损伤。该类问题长期存在于设备使用过程中，采用常规的一般修复方法难以解决，更换费用高昂，并且企业为此增加很多的停机时间，严重影响正常的生产进度。

该车间大修期间发现给煤机壳体出现冲刷磨损。

磨损情况；给煤机落料口冲刷磨损长30cm，宽15cm,深1cm。

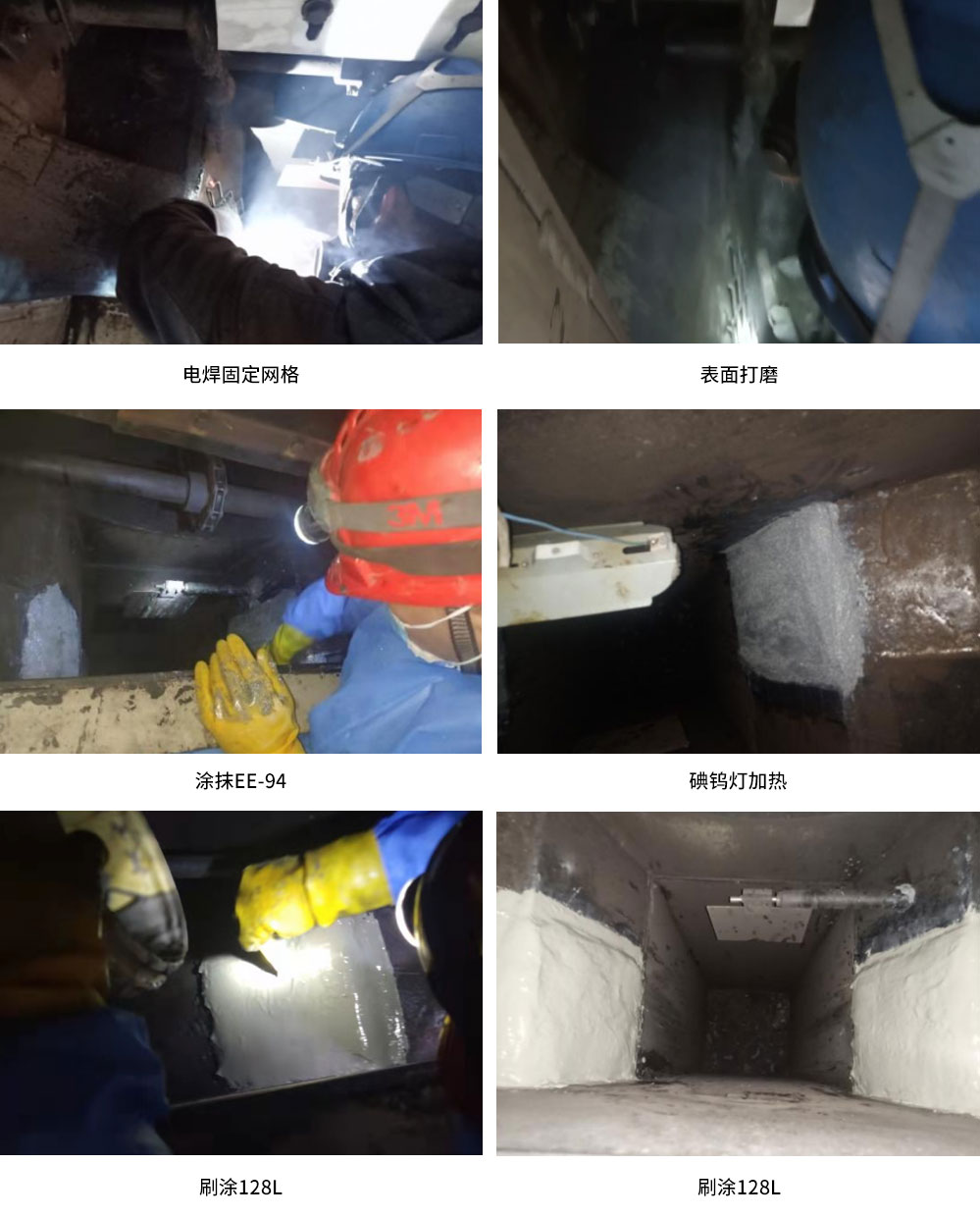

高分子材料修复步骤

1、做好施工前的准备工作，如工具、材料等。同时清理干净散落在设备和地面上的煤粉，并准备好消防器材。

2、用角磨机将磨损部位除表面的氧化层和松动物质，露出金属原色，用电焊机在修复的部位焊上网状铁网固定。

3、用干净棉纱和无水乙醇清洗至没有杂质痕迹，按比例调和128L材料，并充分混合直至颜色均匀一致没有色差，涂抹磨损的表面做打底层。

4、严格按比例调和EE-94材料，并充分混合直至颜色均匀一致没有色差。

5、在磨损部位表面涂抹EE-94材料打底并反复按压，把材料压进表面上的每一个微孔，以确保粘接。

6、根据磨损尺寸填补材料，并将表面刮平。

7、进行足够时间的固化，具体固化时间根据现场温度并参照材料技术数据表而定。

8、调和128L面涂材料，将其均匀覆盖至耐磨材料表面以填补耐磨材料缝隙，使表面光滑平整。
