搪瓷釜局部脱瓷在线修复｜福世蓝 EE-101 环氧酚醛鳞片增强高分子复合材料应用案例

摘要：搪瓷（搪玻璃）反应釜广泛用于化工、医药、新材料行业，设备受机械冲击、热应力、介质腐蚀等因素，易出现脱瓷、爆瓷，造成钢基体腐蚀穿孔、介质泄漏，威胁安全生产。传统返厂搪烧、整机更换修复工期长、停产损失大。本文结合山东某化工厂 20000L 闭式搪瓷釜现场修复实例，分析搪瓷釜失效原因，对比传统修复方案，介绍福世蓝 ®EE-101 环氧酚醛鳞片增强高分子复合材料在线不拆机修复工艺、材料性能、施工要点，为搪玻璃设备局部损伤治理提供工程实践参考。

关键词：搪瓷反应釜；脱瓷；爆瓷；腐蚀修复；高分子复合材料；福世蓝 EE-101

一、搪瓷反应釜设备基础介绍

搪瓷反应釜是将高二氧化硅含量瓷釉，高温灼烧密合附着于钢制容器内壁形成的复合设备，兼具玻璃耐蚀稳定性与钢材机械强度，是化工行业主流耐腐蚀反应设备。

按结构分为两类：

1.开式搪瓷釜：罐体与罐盖分离，法兰密封，容积多 5000L 以下；拆装检修方便，管口故障可单独拆解维修。

2.闭式搪瓷釜：罐体与罐盖一体成型，容积多 5000L 以上；密封性能好，适合高压、连续化工况。

广泛应用：化工、石油、医药、农药、食品、新材料等生产场景。

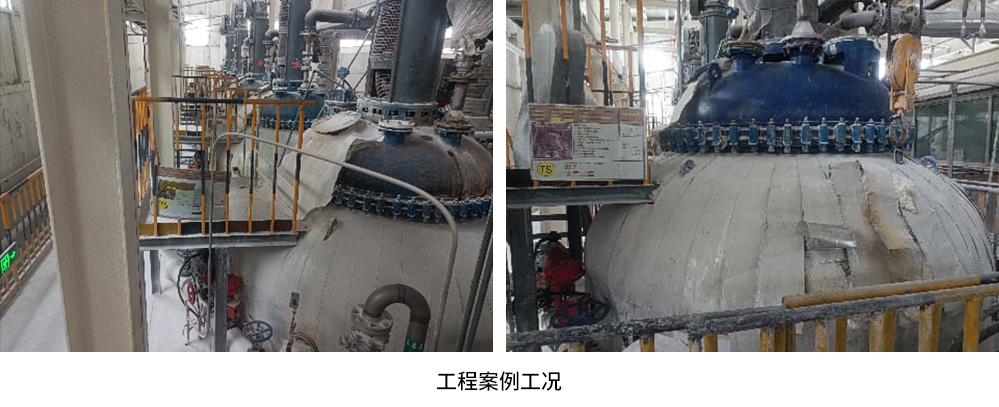

修复对象：山东某化工厂 20000L 闭式搪瓷反应釜

⚫︎ 工作介质：磷酸铁

⚫︎ 运行温度：93℃

⚫︎ 介质循环周期：2h

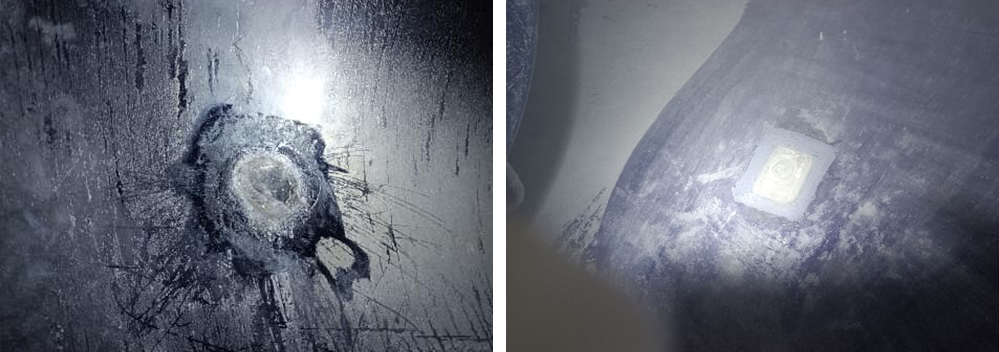

⚫︎ 故障现象：釜体出现介质泄漏，停机检测确认搪瓷层局部脱瓷，钢制基体已经腐蚀穿孔，必须修复处理。

二、搪瓷釜脱瓷、爆瓷主要失效原因

搪瓷瓷釉与钢制胎体热膨胀系数、机械性能差异大，多种因素会引发爆瓷脱瓷故障：

1.机械损坏：搪瓷层硬脆，抗冲击性能差，硬物撞击即可造成瓷层破损脱落。

2.热应力损坏：温度剧烈变化，瓷釉与钢坯热膨胀不匹配，产生热应力导致瓷层开裂爆瓷。

3.加工应力损坏：釜体加工残留内应力未充分消除，运行过程应力释放引发搪瓷层剥落。

4.静电穿刺：搅拌带悬浮物物料时产生静电，静电穿刺搪瓷层，形成点蚀破损。

5.基体材料不合格：钢胎材质不达标，搪瓷层与基体界面产生气泡，降低瓷层结合力。

6.搪烧制造质量欠佳：基体除锈、防尘处理不到位；搪烧遍数不足、单层过厚，内部应力超标，缩短设备使用寿命。

三、传统修复工艺短板

搪瓷釜出现脱瓷、爆瓷穿孔故障，传统处理方式存在明显局限：

1.返厂重新搪烧 / 整机更换：设备需要拆卸运输，修复周期长，生产线长时间停产，停产损失、物流采购成本高，严重影响连续安全生产。

2.普通市面修补剂临时修补：粘接强度不足，耐化学腐蚀性能差，修复层易脱落、被介质侵蚀，仅可做极短期应急，无法长期稳定运行。

四、福世蓝高分子复合材料在线修复技术优势

福世蓝高分子复合材料属于双 / 多组分高性能复合材料，由高分子聚合物、陶瓷粉末、碳纤维等组分构成，区别于普通修补剂、胶粘剂，可实现现场在线免拆机修复，降低停机损失。

核心材料优势

1.附着力好：材料渗透形成分子范德华力、氢键，与金属基体结合牢固。

2.综合力学性能：平衡多项力学指标，具备金属不具备的退让性能，适配设备运行复合受力。

3.强耐腐蚀性：可抵抗多数高温有机酸、无机酸、混合酸介质腐蚀。

4.安全环保：固化后 100% 固体，无挥发性组分，无毒无害，可直接接触皮肤。

本次修复选用：福世蓝 ®EE-101

EE-101 为无溶剂环氧酚醛鳞片增强重防腐复合材料，固化后形成高交联立体网状结构，耐强化学介质、耐高温，性能优于普通环氧材料。

⚫︎ 性能特点：附着力高、抗渗透性强；对盐酸、卤代烃、乙醇具备不错抗腐蚀能力。

⚫︎ 适用基材：黑色金属、有色金属、混凝土。

⚫︎ 适用设备：高温强腐蚀反应釜、储罐、管道；强腐蚀工况建议强制加温固化。

五、福世蓝 EE-101 搪瓷釜脱瓷现场修复完整步骤

说明：本工艺为在线现场修复，无需将设备返厂搪烧

1.施工准备：备齐无水乙醇（分析纯）、60 目砂布、磨光机、直磨机、油灰刀、调合板、无尘棉布等工具物料。

2.基体表面处理：磨光机、直磨机打磨损伤区域，钢基体完全露出金属原色；损伤周边 50mm 范围完好搪瓷层打磨粗糙，提升粘接基础。

3.清洗除污：无水乙醇反复清洗待修复区域，保证表面干净、干燥、无油污杂质。

4.材料调和：严格按照产品配比充分搅拌福世蓝 EE-101，搅拌至颜色完全均匀无色差。

5.第 一层涂覆：薄涂第 一层 EE-101 材料，保证损伤微孔全部被材料填满浸润。

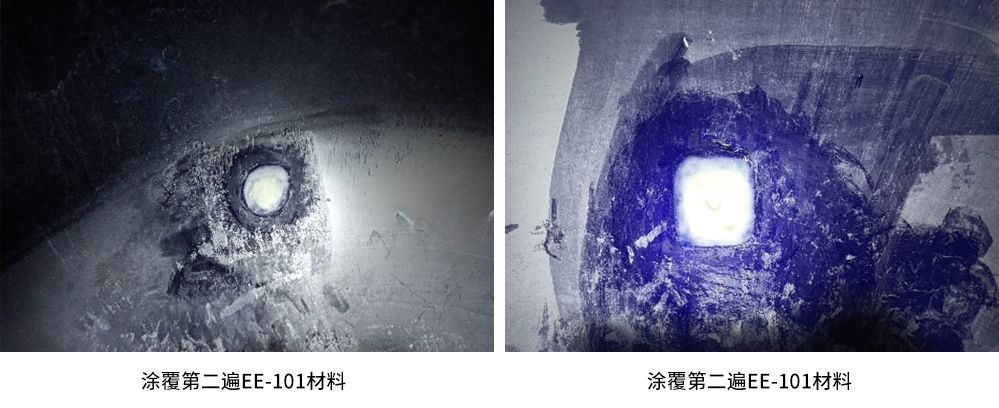

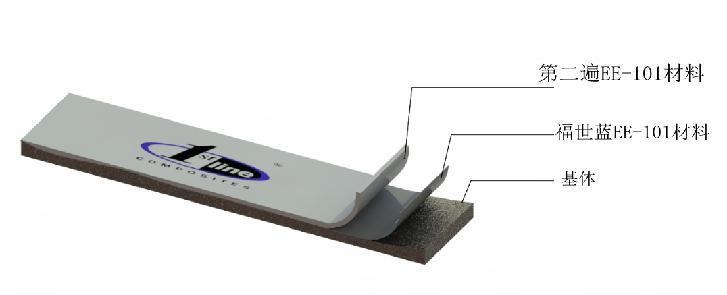

6.第二层涂覆：第 一层材料固化后，打磨表层釉面做粗化处理；再次调配 EE-101，薄涂第二层完整全覆盖修复区域。

7.固化处理：严格按照材料技术手册执行固化时间；加温固化可缩短周期，同时提升材料耐化学腐蚀、耐高温性能；加温固化完成后，设备冷却至环境温度，方可投入生产运行。

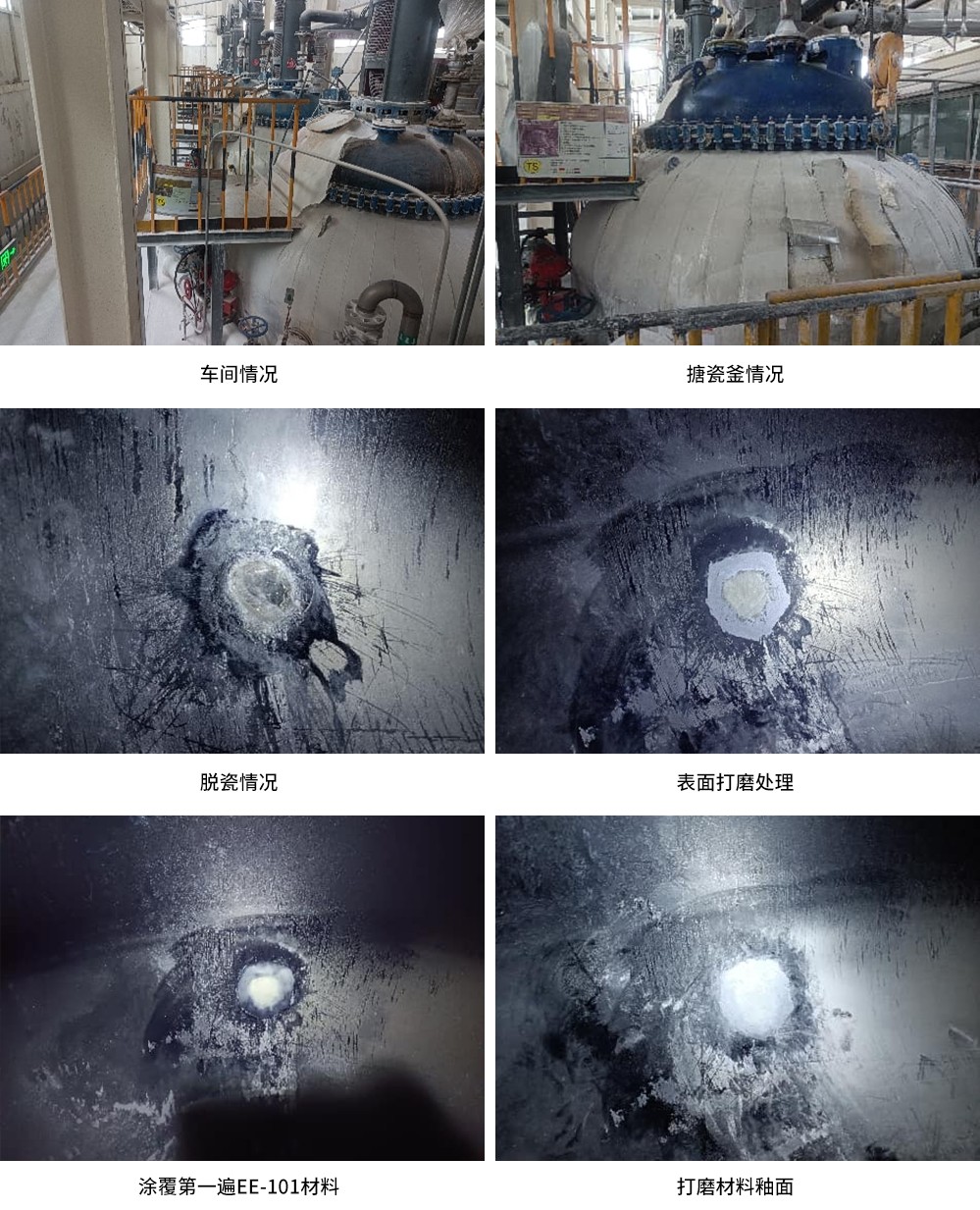

搪瓷釜修复现场图片

六、工程案例实施总结

针对山东某化工厂 20000L 闭式搪瓷釜脱瓷穿孔故障，采用福世蓝 EE-101 环氧酚醛鳞片增强高分子复合材料进行在线修复：

⚫︎ 无需拆卸转运设备，现场完成打磨、清洗、双层涂覆、固化整套工序；

⚫︎ 规避返厂搪烧、整机更换带来的长时间停产、高额运输采购成本；

⚫︎ 修复层形成稳定重防腐保护层，隔离磷酸铁腐蚀介质，保护钢基体，恢复设备使用功能。

七、结语

福世蓝通过高分子复合材料修复技术，面向化工、医药等行业搪玻璃设备局部损伤，提供现场在线修复解决方案。帮助企业缩短停机时间、降低设备综合运维成本，完善设备维护体系，实现控制生产成本、提升综合效益目标。
