换热器管板及封头防腐保护技术方案 | 福世蓝高分子复合材料现场修复

核心要点：化工车间换热器（空冷器）的管板、封头因氨气、二氧化硫等腐蚀介质长期侵蚀，易发生化学腐蚀与电化学腐蚀。采用福世蓝高分子复合材料（2211F 修复材料 + 418 镜面高聚物陶瓷复合材料）进行现场涂层修复，无需更换设备，工艺简便、费用低廉，可有效防止管板进一步腐蚀渗漏，保障换热设备长周期稳定运行。

关键词：换热器、管板、封头、防腐保护、表面处理、喷砂、高分子复合材料、电化学腐蚀、福世蓝

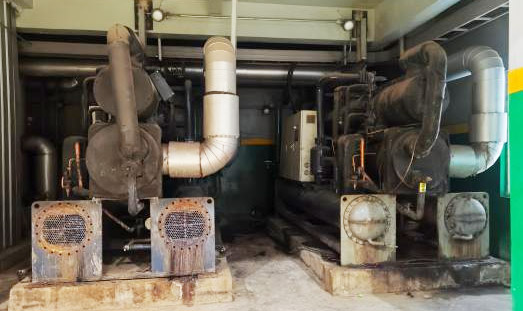

一、换热器设备概述

吐氏酸-介酸车间的换热器设备多为列管式，其结构由容纳流体并承压的壳体、承担热量传递的管束、固定管束两端并连接相关部件的管板、提升流体湍流强度的折流板以及封闭两端防止泄漏的封头构成。工作时，两种温度不同的流体分别在管程与壳程流动，通过管壁进行热量传递，常采用逆流设计提升能效。

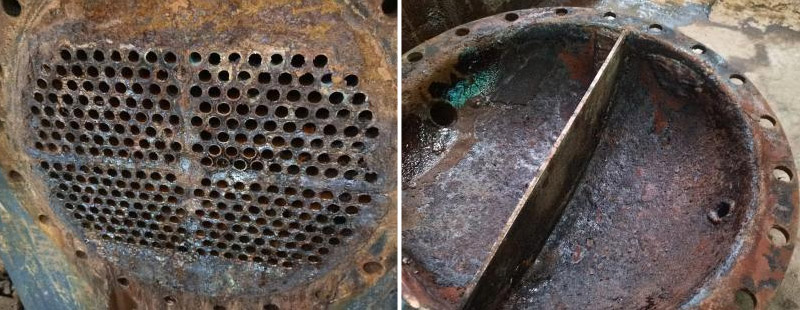

二、换热器管板腐蚀原因分析

空冷器的材料一般以碳钢、不锈钢和铜为主。吐氏酸-介酸车间空气中存在氨气、二氧化硫等水溶性腐蚀介质，管板腐蚀主要通过以下两种机理发生：

1. 酸碱中和反应破坏金属保护膜

二氧化硫在空气中遇水可形成亚硫酸，氨气易溶于水形成氨水，二者相遇会发生酸碱中和反应。亚硫酸与管板金属反应，使金属表面的保护膜遭到破坏，生成可溶的亚硫酸盐，加速金属溶解。氨气虽然碱性较弱，但它与亚硫酸的反应会不断消耗亚硫酸，促使更多二氧化硫溶解并参与腐蚀反应，形成恶性循环，加速管板腐蚀。

2. 盐类吸潮引发电化学腐蚀

氨气和二氧化硫在一定条件下会生成亚硫酸铵、硫酸铵等盐类物质。这些盐类易吸潮，在管板表面形成电解质溶液层，引发电化学腐蚀。以亚硫酸铵为例，在潮湿环境下，亚硫酸根离子会在金属表面发生氧化反应，产生电子转移，使管板金属作为阳极被腐蚀。同时，这些盐类会改变金属表面的化学环境，进一步破坏金属的钝化膜，增加腐蚀敏感性。

三、福世蓝防腐保护技术方案

1. 材料选型

福世蓝 2211F 修复材料：用于腐蚀部位的修复。

福世蓝 418 镜面高聚物陶瓷复合材料：用于防腐涂层防护。换热设备管程内主要介质为循环水，根据介质特性匹配该材料。

2. 材料性能特点

福世蓝防腐材料是一种在浸泡环境下的抗高温、抗强化学腐蚀保护材料，主要应用于强化学物质和高温环境：

对氮、盐酸、冰醋酸和甲醇都有极好的抗腐蚀能力；

适用于高温、强腐蚀、一般涂料不能工作的环境；

可修复和保护各种搪瓷罐体、金属罐体、管道、阀门，避免腐蚀；

特别适用于浸泡环境下的高温、强化学腐蚀搪瓷反应釜的修复和整体保护。

福世蓝 418 镜面高聚物陶瓷复合材料是一种无溶剂高性能 3.6 酚醛环氧与优异防腐性能的固化剂形成的高交联度复合涂层，具有以下特性：

操作时间长，流平性好；

表面光泽度高、耐水性和耐腐蚀性能好；

隔绝双金属腐蚀；

能耐受 98% 硫酸、37% 盐酸。

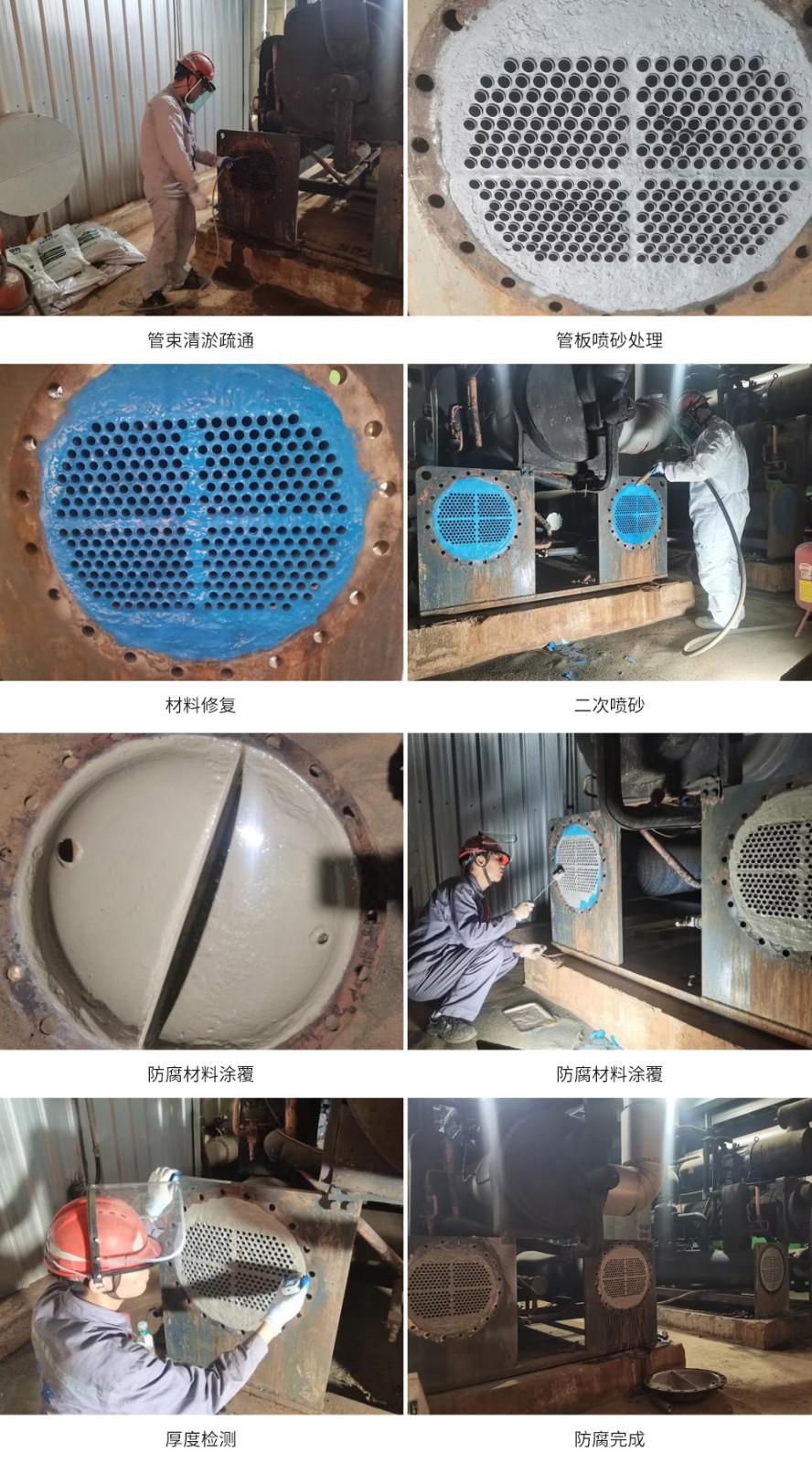

四、施工操作步骤

1)换热器拆卸，保证施工安全、留出可操作空间；

2)管束清淤疏通；

3)用压缩空气将管束吹干；

4)喷砂处理，将表面附着物清理干净，露出金属原色；

5)调和并涂抹 2211F 材料，对腐蚀部位进行修复；固化后再调和并涂抹 418 防腐材料。根据涂层的厚度要求和防护技术要求，分步骤实施涂层处理，涂抹两遍，防腐涂层总厚度 ≥ 0.4mm；

6)等待材料完全固化；

7)材料达到固化要求后，使用电火花检测防腐材料的覆盖密实度，使用测厚仪测量涂层厚度，符合要求后可进行安装使用。

五、应用效果与技术优势

通过福世蓝®涂层技术在空冷器上的实际应用，证明福世蓝®涂层技术可以很好地应用在设备的腐蚀问题上：

充分利用与设备运行环境相对应的复合材料综合性能，定制针对性的修复方案和严谨科学的实施步骤；

改变用户的传统修复手段，实现现场短时间的修复，解决修复难题，保证设备的正常运行；

工艺简便、费用低廉，实现生产成本的合理控制。

六、常见问题解答（FAQ）

问：换热器管板腐蚀主要由什么原因引起？

答：主要原因有两类：一是车间空气中的二氧化硫遇水形成亚硫酸，与管板金属反应破坏保护膜；二是氨气与二氧化硫生成的亚硫酸铵、硫酸铵等盐类吸潮后，在管板表面形成电解质溶液层，引发电化学腐蚀。

问：福世蓝 418 镜面高聚物陶瓷复合材料适用于哪些环境？

答：适用于浸泡环境下的高温、强化学腐蚀环境，可耐受 98% 硫酸、37% 盐酸，常用于换热器管板防腐、搪瓷反应釜修复及金属罐体、管道、阀门的防腐保护。

问：防腐涂层有什么厚度和质量要求？

答：涂层至少涂抹两遍，防腐涂层总厚度不小于 0.4mm。材料完全固化后，需通过电火花检测覆盖密实度，并用测厚仪测量涂层厚度，检测合格后方可安装使用。

问：采用福世蓝技术修复换热器有哪些优势？

答：可在现场短时间完成修复，无需更换设备；高分子复合材料粘着力和耐腐蚀性能优异；工艺简便、费用低廉，既保证设备正常运行，又实现生产成本的合理控制。

相关技术词条

换热器防腐 | 管板防腐保护 | 封头腐蚀修复 | 空冷器防腐 | 高分子复合材料修复 | 电火花检测 | 喷砂表面处理 | 福世蓝 418 陶瓷复合材料
