多盘式浓缩机主轴磨损修复

设备说明

多盘式浓缩机是造纸行业常见的关键设备之一,主体结构主要由槽体、上罩、主轴、扇形板组成,其作用是对纸浆进行脱水、浓缩,并对水进行回收,是制浆段重要的工艺设备。

某造纸企业多盘式浓缩机主轴出现渗漏问题,更换盘根密封使用一段时间后再次出现了渗漏问题,经过排查原因发现主轴盘根配合面已经出现磨损情况,磨损量约1mm左右,磨损宽度约100mm,且磨损不均匀。


传统工艺针对此类问题修复方法是补焊后机加工处理,但由于现场停机时间有限,补焊机加工工艺短期内难以实现。针对这一问题进行分析讨论企业将方案定为采用高分子复合材料修复工艺进行解决,修复时首先表面处理,然后将材料涂抹至修复部位,再使用刮尺刮平,检查材料高度并使用砂纸及油石打磨至尺寸合适后完成修复工作。


修复工艺

(1)表面处理:使用磨光机打磨出金属原色,并用无水乙醇进行清洗;

(2)调和材料:严格按照按福世蓝高分子复合材料比例调和并搅拌均匀直到没有色差;

(3)涂抹材料:将材料涂抹至修复部位,材料厚度大于基准面,然后使用刮尺沿基准面刮平;

(4)固化:等待材料固化;

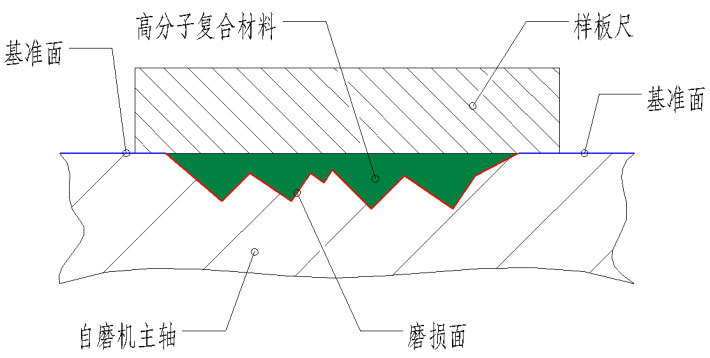

(5)修整:材料固化完成后使用样板卡在基准面上检查材料高度,并使用砂纸及油石研磨,直至高度合适。

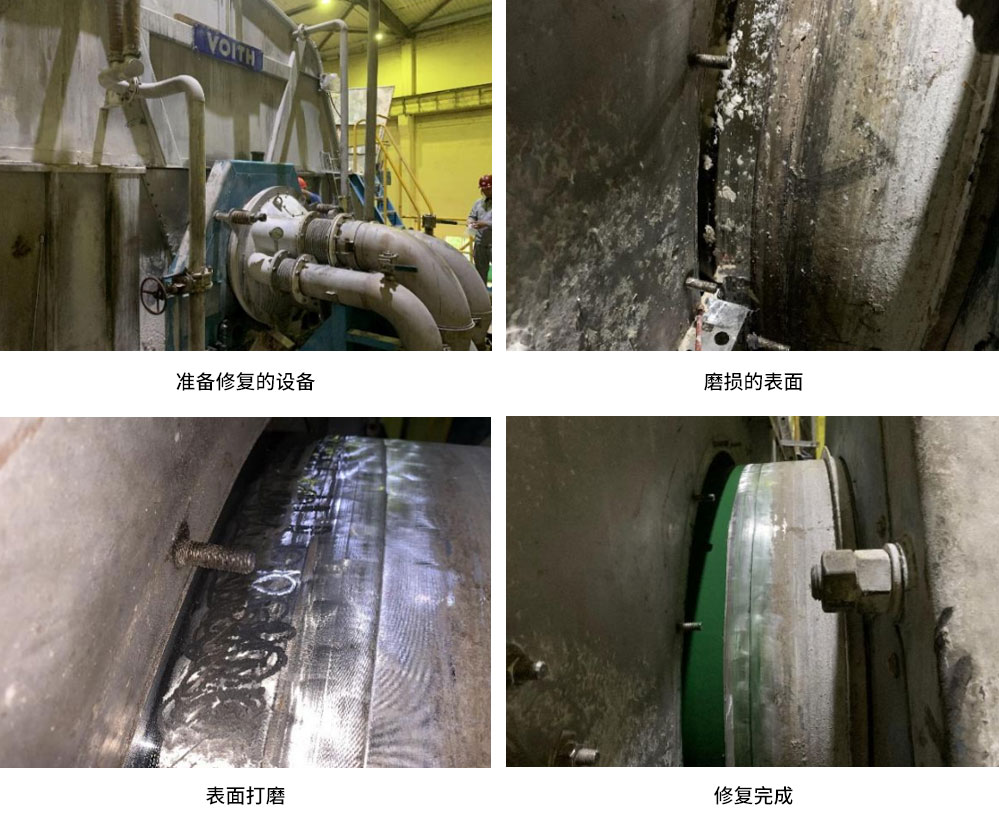

现场图片
